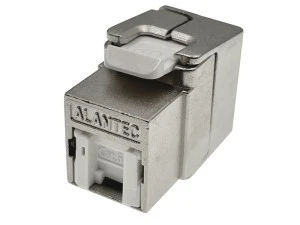

Beznarzędziowe, ekranowane (STP), wysokiej klasy moduły transmisyjne typu Keystone Jack, kategorii 6A (10Gb).
Przeznaczone do zabudowy gniazd abonenckich jak i pól krosowych w instalacjach wewnętrznych, sieci teleinformatycznych, w miejscach zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Parametry transmisyjne zostały przetestowane w niezależnym labolatorium badawczym INTERTEK (USA), co zostało potwierdzone odpowiednim dokumentem.
Technologia beznarzędziowej terminacji gniazda pozwala na zmontowanie, bez konieczności użycia specjalnych narzędzi, całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).
Bez użycia narzędza, moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku. Wedle upodobań instalatora gniazda można terminować również narzędziem.
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda można montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową. Organizer żył ułożony w kształt rombu pozwala na zmniejszenie rozplotu żył, co przekłada się na lepsze parametry transmisyjne.
Rodzaj gwarancji
25 letnia gwarancja systemowa
Specyfikacja techniczna
Ogólne
kategoria
6A
klasa
EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
ekran
tak
rodzaj
beznarzędziowy
Korpus
materiał
Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022
Gniazdo
Trwałość wg norm
> 750 cykli
Trwałość wg badań
> 2500 cykli
powłoka styków
pozłacana (50 μcalowa warstwa złota)
siła docisku styków
100 g na styk
siła rozłączania
50N przez 60s
Złącze szczelinowe
sekwencja
568A/B
materiał noży
fosforobrąz ze 100 μcalowa warstwą niklu
Przyjmuje przewody drut/linka
22-26AWG / gwarancja 20 cykli reterminacji
korpus
plastik odporny na ogień, zgodny z UL 94 V-0
Płytka PCB
materiał
laminat FR4 o grubości 1,6 mm
Parametry elektryczne
maks. wartość prądu
1,5 A
rezystancja izolacji
500 MΩ @ 100 Vdc
odporność napięciowa
1000 Vac RMS @60Hz przez 60s
rezystancja styków
20 mΩ
rezystancja noży IDC
2,5 mΩ
Zasilanie PoE
rodzaj
PoE, PoE +, PoE++ / IEEE 802.3bt (4PPoE)
Zakres temperatur
składowania
-40oC do +70oC
pracy
-10oC do +65oC
Wilgotność
maksymalnie
93%
Wymiary
Długość, szerokość, wysokość
28,7 x 16,4 x 22,5 mm
Dane logistyczne
Ean
5904204402194
Szerokość opakowania [mm]
120
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
25
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
