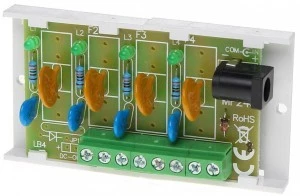

AWZ575 to wysokiej jakości moduł bezpiecznikowy przeznaczony do rozdziału zasilania w systemach alarmowych niskonapięciowych wymagających napięcia z zakresu: 10V÷ 30V DC. Moduł jest wyposazony w dwa wejścia zasilania; gniazdo i złącze śrubowe oraz cztery wyjścia zasilania AUX1÷AUX4 (zabezpieczone bezpiecznikami polimerowymi)
Ponadto, każdez wyjść jest dodadkowo zabezpieczone warystorem chroniącym zasilacz oraz odbiorniki.
Parametry techniczne:
- Napięcie zasilania: 10V÷ 30V DC
- Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
- Pobór prądu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
- Ilość wejść zasilania: 2 gniazdo DC 5,5/2,1 lub złącze śrubowe
- Ilość wyjść zasilania: 4 (zaciski AUX)
- Zabezpieczenia:
- przeciwzwarciowe SCP - 4 x 1A PTC
- przeciążeniowe OLP - 4 x 1A PTC
- przepięciowe - warystory
- Sygnalizacja optyczna: Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
- Bezpieczniki: F1 ÷ F4: 4 x 1A PTC
- Warunki pracy: II klasa środowiskowa, -10°C ÷50°C
- Wymiary: L=80, W=43, H=21 (+/-2mm)
- Mocowanie: Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory 3mm)
- Złącza:
- wyjścia zasilania - złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
- wejścia zasilania - gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
- Waga netto/brutto: 0,03kg / 0,05kg
- Deklaracje, gwarancja: CE, 2 lata od daty produkcji
