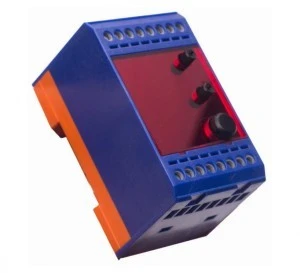

MA-03 to wysokiej jakości moduł automatyki zaprojektowany do sterowania wieżą sygnalizacyjną serii WS-Ad przy pomocy interfejsów analogowych stosowanych w systemach automatyki przemysłowej.
Konstrukcja urządzenia:
Kształt obudowy umożliwia bezpośredni montaż modułu na szynie DIN. Obudowa z tworzywa sztucznego. Posiada dwie listwy zaciskowe składające się z ośmiu torów (każda). Okablowanie urządzenia jest ułatwione dzięki zaciskom przyłączeniowym znajdującym się na froncie obudowy. Ponadto, moduł posiada odseparowane masy zasilania i sygnału sterującego oraz dziesięć wyjść typu OC, posiadających wspólną szynę (zawarte emitery transoptorów)
- Wejście sterujące posiada dwa tryby pracy: pętli prądowej lub sygnału sterującego.
- Wejście sterujące posiada trzy zaciski: prądowy, napięciowy oraz zacisk masy sygnału sterującego.
Sygnał sterujący prądowy określa się jako pętlę prądową 4-20 mA lub 0-20 mA. Sygnał napięciowy natomiast określa się jako sygnał 0-10 V DC.
Dane techniczne:
- Producent: W2
- Gwarancja: 36 miesiące
- Typ produktu: Moduł Automatyki
- Kolor: Niebieski
- Stopień ochrony: IP20
- Temperatura pracy: -10°C...+55°C
- Wyjście: 10
- Wymiary: 50 x 75 x 45 mm
- Waga: 0,689 kg
