System 10 to rodzina urządzeń przemysłowych obsługujących sygnały cyfrowe i analogowe. Moduły mogą pracować autonomicznie lub po zestawieniu w wieloelementowe zespoły tworzyć systemy, które sprostają najbardziej złożonym wyzwaniom.
SYSTEM 10 jest elastyczną odpowiedzią na wymagania stawiane dzisiaj systemom automatyki. Projektując urządzenia postawiliśmy na elastyczność konfiguracji i prostotę parametryzacji. Przemysłowe wykonanie pozwala na eksploatację w wymagających warunkach przemysłowych.
Czym wyróżnia się System 10?
- gwarancja stabilnej pracy – dzięki odpowiedniej konstrukcji oraz metalowej obudowie moduły są odporne na zakłócenia pochodzące z instalacji przemysłowych.
- łatwość konfiguracji – bezpłatne oprogramowanie dostępne przez przeglądarkę internetową.
- kompaktowość – jeden moduł systemu 10 zastępuje nawet 4 dotychczasowe moduły pełniące funkcje: komunikacji, zasilania, obsługi sygnałów wejść I wyjść
- wewnętrzna magistrala zapewniająca szybką komunikację oraz pewne zasilanie
- możliwość montażu na szynie DIN
- korzystna cena w stosunku do innych rozwiązań
Standardowym protokołem komunikacyjnym jest Modbus TCP (inne protokoły w przygotowaniu). Konfiguracja wszystkich urządzeń odbywa się poprzez wbudowaną stronę www i standardową przeglądarkę. Strony statusowe możemy wyświetlić na komputerze PC, smartfonie, panelu operatorskim HMI uzyskując podgląd procesu bez konieczności programowania wizualizacji.
Diagnostyka LED pozwala na łatwe określenie stanu pracy urządzenia bez konieczności używania zewnętrznych urządzeń.
Specyfikacja techniczna:

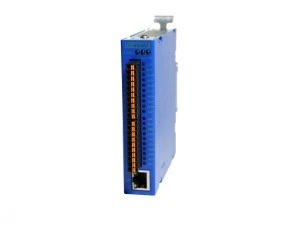

Moduł samodzielny
8 konfigurowalnych wejść analogowych
Wejścia: 0-10V, 0-20mA, 4-20mA
Moduł posiada złącze RJ45 służące do połączenia modułu do sieci.
konfiguracja przez www
Zaawansowana diagnostyka LED
zabezpieczenie nadprądowe, przed odwrotną polaryzacją
Sposób montażu na szynie DIN
Stopień ochrony (IP) IP20
Napięcie zasilające 24VDC
Szerokość [mm] 24
Głębokość [mm] 117
Wysokość [mm] 144
Metalowa obudowa
Wymiana danych Modbus TCP
