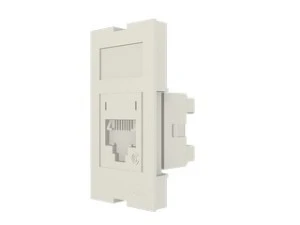

Moduł PowerCat 5e 22,5 x 45 mm jest kompatybilny z pokrywami Legrand® 45 x 45 mm. W tym formacie można zainstalować dwa moduły lub jeden moduł i zaślepkę. Moduł 22,5 x 45 mm zawiera złącze DataGate Plus Kategorii 5e. Doskonałe parametry transmisyjne, spełniające wymagania kategorii 5e. Dzięki unikatowej przesłonie chroniącej przed kurzem oraz zaletom złącza szczelinowego KATT, produkt ten jest wyjątkowo uniwersalny. Złącze Data Gate Plus ma podwójne oznaczenie kolorowe, umożliwiające stosowanie konfiguracji przewodów 568A lub 568B, oraz jest kompatybilne ze standardem RJ11. Złącze Kategorii 5e DataGate Plus jest przeznaczone do szybkiej transmisji danych i przekracza najbardziej wygórowane branżowe standardy wydajności.
Kompatybilne z pokrywami Legrand® 45 x 45 mm Złącze DataGate Plus RJ45 z przesłoną Skośna konstrukcjaMECHANICZNA
Wymiary [mm]: 22,5x45x34
GNIAZDO
Materiał obudowy: UL94V0
Trwałość: > 750 cykli
Styki: Fosforobrąz
Powłoka styków: 1,27 µm złota na 2,50 µm niklu
Siła docisku: > 100 g
Siła rozłączania: > 6,8 kg
ZŁĄCZE IDC
Materiał obudowy: UL94V0
Trwałość: > 200 cykli
Styki: Fosforobrąz
Powłoka styków: stop Sn
Przyjmuje przewody: 24-22 AWG
Minimalna głębokość puszki: 35 mm
Narzędzie montażowe: 110
Waga z opakowaniem: 312 g (20 sztuk)
ELEKTRYCZNA
Rezystancja: ? 20 mOhm
Tolerancja rezystancji: ? 5 mOhm
Rezystancja izolacji: >= 100 MOhm
TRANSMISYJNE
Insertion Loss[1-100MHz] ? 0.04·?f dB
NEXT[1-100MHz] >= 43-20·log(f/100) dB
FEXT[1-100MHz] >= 35.1-20·log(f/100) dB
RL[1-31,5MHz] >= 30 dB
RL[31,5-100 MHz] >= 20-20·log(f/100) dB
Dane techniczne
| Kategoria | 5e |
| Ekranowanie | UTP |
| Kolor | biały |
