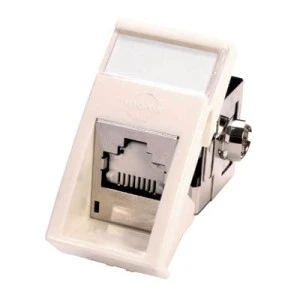

Podstawą konstrukcji kątowych modułów Mod Mosaic™ są w pełni ekranowane złącza DataGate Plus™, które zapewniają najwyższą ochronę przed zakłóceniami elektromagnetycznymi przychodzącymi z dowolnego kierunku. Ponadto, pełne ekranowanie zabezpiecza przed zakłóceniami pochodzącymi od sąsiednich przebiegów, co ma szczególne znaczenie dla najszybszych aplikacji o szybkości powyżej 1Gb/s. Dzięki zastosowaniu nowych złącz, moduł Mod Mosaic™ cechuje się pełną zgodnością (nawet na poziomie komponentów) z normami definiującymi wymagania dla kategorii 6. Styki złącza szczelinowego KATT IDC (IDC – Insulation Displacement Connector), w odróżnieniu od innych dostępnych konstrukcji, mają kształt litery V o elastycznych ramionach. Dzięki temu, podczas podłączania żył kabla styki nieznacznie tylko się uginają co minimalizuje zmęczenie materiału wydłużając tym samym wydatnie okres użytkowania produktu. Specjalnie dobrany kształt obudowy złącza szczelinowego ułatwia proces instalacji pozwalając na niejako samoistne układanie się żył w odpowiednich szczelinach złącza a nakładka wzmacniająca całkowicie zabezpiecza żyły kabla przed wyrwaniem. Podwójny system oznaczania kolorami, umożliwia konfiguracje przewodów w sekwencji 568A lub 568B. Dzięki odpowiedniemu doborowi materiału a także kształtu styków, gniazda RJ-45 charakteryzują się całkowitą odpornością na wpięcie wtyków RJ-11 i RJ12. Każdy port jest wyposażony w indywidualną automatyczną przesłonęprzeciwkurzową, która nie tylko chroni wnętrze przez przedostawaniem się zanieczyszczeń ale stanowi niejako wskaźnik prawidłowego podłączenia kabla. Dzieje się tak za sprawą mechanizmu sprężynowego wypychającego przesłonę przy każdym odłączeniu kabla krosowego. Gdy wtyk nie jest prawidłowo podłączony, siła sprężystości tegoż mechanizmu powoduje odrzucenie wtyku, eliminując tym samym pozorne połączenia nie zapewniające transmisji lecz utrudniające znalezienie miejsca potencjalnego uszkodzenia. Ponadto ruchoma przesłona dzięki specjalnemu ukształtowaniu czyści wszystkie styki gniazda podczas każdego wpięcia/wypięcia kabla krosowego sprowadzając potencjalne prace konserwatorskie do absolutnego minimum. Moduły Mod Mosaic™ podobnie jak panele zapewniają możliwość indywidualnego znakowania pojedynczych modułów dzięki specjalnym nakładkom opisowym dostępnym w kilkunastu kolorach. Uniwersalna konstrukcja ekranu pozwala na wejście kabla z boku lub z tyłu. W przypadku instalowania w pokrywach więcej niż dwóch modułów, konieczne jest wprowadzanie kabla od tyłu. Minimalna wymagana głębokość puszki to 40 mm.
Dane techniczne
| Kategoria | 6 |
| Ekranowanie | STP |
| Kolor | biały |
