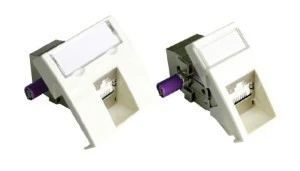

Moduł 22.5 x 45mm DataGate C6A 1xRJ45, Kątowy, 568A/B, STP, PowerCat C6A, Biały MLG‑00030‑02

Moduły ekranowane Molex PowerCat 6A są integralną częścią gniazd obszaru roboczego w systemach okablowania 10GBASE-T.Płyty czołowe obszaru roboczego wyposażone w kompatybilny moduł DataGate C6A firmy Molex, zapewniają doskonałe tłumienie przesłuchów obcych oraz zwiększoną ochronę przed zakłóceniami elektromagnetycznymi (EMI). Zostały specjalnie zaprojektowane pod kątem zgodności z brytyjskimi i europejskimi stylami gniazd obszaru roboczego. Konstrukcja kątowa zmniejsza promień zgięcia kabla krosowego, zapobiegając pogorszeniu wydajności transmisji.

Kompatybilny z brytyjskimi i europejskimi stylami płyt czołowych

Ekranowanie 360° zapewnia doskonałe tłumienie przesłuchów obcych i zwiększoną ochronę przed zakłóceniami elektromagnetycznymi (EMI)

Kątowa konstrukcja optymalizuje promień zgięcia kabla krosowego

Posiada oznaczenie kolorystyczne dla sekwencji 568A oraz 568B

Pole opisowe zapewniaja wyraźne oznaczenie portów

Styki w kształcie litery V pozwalajają na wielokrotne terminowanie modułu bez znaczącej utraty parametrów

Możliwość wprowadzenia kabla w sposób od tyłu oraz z boku

Moduł osiąga wydajność kategorii 6A tylko w kanale transmisyjnym w którym wszystkie elementy spełniją wymogi kategorii 6A

Sprężynowa przesłona chroni gniazdo przed kurzem i zanieczyszczeniami oraz wysuwa niewłaściwie wpięte kable krosowe

Moduł jest kompatybilny z przewodnikami typu drut o średnicy od AWG 22 do 24 oraz przewodnikami typy linka o średnicy 26 AWG

Standardy branżowe
ANSI/TIA-568.2-D-2018
ISO 11801:2017
IEC 60603-7

Standardy środowiskowe

Zgodność z dyrektywą RoHS
Zgodność z dyrektywą REACH

Parametry fizyczne

Złącze RJ45:
Obudowa (korpus):
Stop cynku pokryty stopem Ni/Cu
Trwałość: Minimum 750 cykli
Materiał styków: Stop miedzi
Powłoka styków: 1,27 µm stopu Au/Ni
Siła docisku: Minimum 100 g
Siła rozłączania: Minimum 6,8 kg

Złącze IDC:
Materiał obudowy: Poliwęglan UL94V-0
Trwałość: Terminowanie co najmniej 20 razy
Materiał styków: Stop miedzi
Powłoka styków IDC: Matowa powłoka cynowa
Siła docisku: Minimum 100 g
Akceptuje przewodniki: drut 22-24 AWG, linka 26 AWG
Przesłona modułu: Poliwęglan UL94V-0

Parametry elektryczne
Rezystancja styku: 20 m?
Początkowa rezystancja styku: 2,5 m?
Rezystancja izolacji: >100 M?

Wymiary
59mm(Długość) x 47mm(Wysokość)x
38mm(Głębokość)

Dane techniczne

Kategoria	6a
Ekranowanie	STP
Kolor	biały
