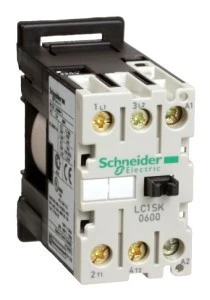

Miniaturowy stycznik mocy, 2p (2 NO), AC‑3, 690 V 6A, nap. cewki 24 V AC LC1SK0600B7

Miniaturowy stycznik mocy, 2p (2 NO), AC-3, 690 V 6A, nap. cewki 24 V AC. Zakres: TeSys - rodzina: TeSys SK - typ produktu: ministycznik - opis skrócony: LC1SK - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - liczba biegunów: 2P - kombinacja styków: 2 NO - [Ue] znamionowe napięcie pracy: 690 V AC 50/60 Hz dla obwód mocy - [Ie] znamionowy prąd pracy: 12 A (<= 55 °C) AC AC-1, 6 A przy <= 440 V AC AC-3 - moc silnika w kW: 1.1 kW przy 220...230 V AC 50/60 Hz, 2,2 kW przy 380...415 V AC 50/60 Hz, 2,2 kW przy 660...690 V AC 50/60 Hz - rodzaj napięcia sterującego: AC 50/60 Hz - wartość napięcia sterującego: 24 V AC 50/60 Hz - [Ith] znamionowy prąd cieplny: 12 A przy <= 55 °C dla obwód mocy - Irms znamionowy prąd załączany: 66 A przy 690 V AC zgodnie z IEC 60947, 66 A przy 690 V AC zgodnie z NF C 63-110 - znamionowa zdolność zwarciowa: 52 A przy <= 400 V dla obwód mocy zgodnie z IEC 60947, 52 A przy <= 400 V dla obwód mocy zgodnie z NF C 63-110 - [Icw] znamionowy wytrzymywany prąd krótkotrwały: 50 A <= 55 °C obwód mocy - wartości znamionowe bezpiecznika skojarzonego: 16 A gI przy <= 440 V dla obwód mocy zgodnie z IEC 60947 - srednia impedancja: 4 mOm przy 50 Hz - Ith 12 A - [Ui] napięcie znamionowe izolacji: 690 V zgodnie z BS 5424, 690 V zgodnie z CSA C22.2 Nr 14, 690 V zgodnie z IEC 60947, 690 V zgodnie z UL 508, 690 V zgodnie z VDE 0110 grupa C - sposób montażu: szyna - normy: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certyfikaty: CSA, UL - rodzaj zacisków: obwód mocy: złącze 1 kabel (kable) 0.35...6 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącze 1 kabel (kable) 0.5...6 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącze 1 kabel (kable) 1.5...6 mm2 - sztywność kabla: stały, obwód mocy: złącze 2 kabel (kable) 0.35...1.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącze 2 kabel (kable) 0.35...2.5 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącze 2 kabel (kable) 1.5...4 mm2 - sztywność kabla: stały - moment dokręcania: 0.8 N.m - wł złącze - ze śrubokrętem Pozidriv No 1 - czas pracy: 6...8 ms rozładowanie cewki i otwarcie NO, 7...14 ms ładowanie cewki i zamknięcie NO - wytrzymałość mechaniczna: 10 Mcykli - częstość łączeń: 1200 cykl/h.
