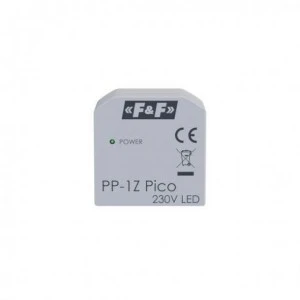

Miniaturowy przekaźnik elektromagnetyczny PP-1Z-LED Pico

Opis produktu

Konfiguracja styków: 1 styk zwierny (NO)
Prąd obciążenia: 16 A (120 A/20 ms)
Napięcie zasilania: 100÷265 V AC

Przekaźnik elektromagnetyczny w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.

Wersja z indeksem „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.

Działanie
Podanie napięcia zasilania na styki 1-3 powoduje załączenie przekaźnika (zamknięcie styku pomiędzy zaciskami 5-6). Po zaniku napięcia zasilania styk zostaje otwarty.
Cewka przekaźnika zasilana jest napięciem 230 V, styk przekaźnika odseparowany galwanicznie od zasilania cewki przekaźnika.

PP-1Z-LED Pico może współpracować z przyciskami podświetlanymi.

Tabela dla obciążeń zasilanych napięciem 230 V AC:

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
