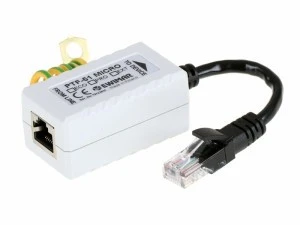

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, PTF‑51‑PRO/PoE/Micro, EWIMAR PTF‑51‑PRO/POE/MICRO

Cena:
65 szt.
Wysyłka w 48h

PTF-51-PRO/PoE/Micro v2 jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem, umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 3,5V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA.

Wersja 2 została zaprojektowana od podstaw wraz z okablowaniem i obudową, celem zwiększenia poziomu ochrony przeciwprzepięciowej oraz poprawy właściwości mechanicznych.

Specjalny układ połączeń, urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.

Zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie może pojawić się przeskok iskry od innych konstrukcji lub wartość zaindukowanego ładunku wewnątrz przewodów może być duża.

Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN.

Do zapewnienia odpowiedniego poziomu ochrony, konieczne jest podłączenie ogranicznika do uziemienia lub w przypadku jego braku, do przewodu ochronnego PE. Nie wolno podłączać uziemienia ogranicznika do obwodów piorunochronowych oraz tworzyć punktu uziomu ogranicznika w pobliżu uziomu obwodu piorunochronowego.

Specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów

1

Zgodność z okablowaniem

100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6

Złącze wejściowe (przewód)

Gniazdo RJ-45

Złącze wyjściowe (urządzenie)

Przewód z wtykiem RJ-45

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp

2kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP C3

20V

Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp

100A

Chronione Linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Element odsprzęgający

Rezystor udarowy

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

56V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony UP C3

93V

Prąd wyładowczy (8/20µS, linia-linia) Iimp C3

100A

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp

2kA

Chronione pary

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Cechy wspólne

Wymiary

56 x 31 x 27.5 (mm) - tylko obudowa

Zastosowanie

Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66

Sposób montażu

Wolnostojący

Szczelność obudowy

IP54

Temperatura pracy

-30ºC~60ºC
