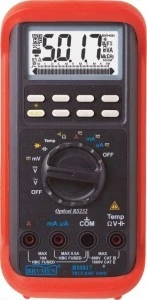

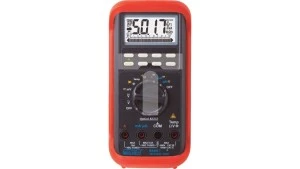

Miernik TRMS RS232 Brymen BM817s
- Producent:BRYMEN
- Indeks producenta:BM817s
- Indeks TIM:0001-00015-59784
- Kategoria:Multimetry
- Ocena:
Cena:
-
-
-
- TrueRMS - Pomiar rzeczywistej wartości skutecznej
- Automatyczna/ręczna zmiana zakresów pomiarowych
- DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Automatyczne rozładowanie pojemności badanego obwodu
- Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
- ZOOM - zwiększenie rozdzielczości bargrafu
- x5
- MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów
- CREST: rejestracja wartości szczytowych MAX, MIN impulsów
- 5ms
- Komunikacja z komputerem PC za pomocą interfejsu USB
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- Test ciągłości-
Zakres min. wykrywalności R [] Zakres max. wykrywalności R [] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 200 1450 1050 - DCV - napięcie stałe-
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50m 0,01m 0,12 2 10M 44p 1450 1050 500m 0,1m 0,06 2 10M 44p 1450 1050 5 0,001 0,08 2 10M 16p 1450 1050 50 0,01 0,08 2 10M 16p 1450 1050 500 0,1 0,08 2 10M 16p 1450 1050 1000 1 0,08 2 10M 16p 1450 1050 -
- NMRR - Współczynnik tłumienia sygnału nałożonego
- 60dB lub więcej dla 50/60Hz +-0,1%
- CMRR - Współczynnik tłumienia sygnału wspólnego
- 120dB lub więcej dla 50/60Hz (Rs=1k )
- NMRR - Współczynnik tłumienia sygnału nałożonego
- ACV - napięcie przemienne-
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50m 0,01m 0,5 3 50 60 10M 44p 1450 1050 500m 0,1m 0,5 3 50 60 10M 44p 1450 1050 5 0,001 0,5 3 50 60 10M 16p 1450 1050 50 0,01 0,5 3 50 60 10M 16p 1450 1050 500 0,1 0,5 3 50 60 10M 16p 1450 1050 1000 1 0,5 3 50 60 10M 16p 1450 1050 50m 0,01m 0,8 3 40 500 10M 44p 1450 1050 500m 0,1m 0,8 3 40 500 10M 44p 1450 1050 5 0,001 1,0 4 40 500 10M 16p 1450 1050 50 0,01 1,0 4 40 500 10M 16p 1450 1050 500 0,1 1,0 4 40 500 10M 16p 1450 1050 1000 1 1,2 4 40 500 10M 16p 1450 1050 50m 0,01m 0,5dB – 500 20k 10M 44p 1450 1050 500m 0,1m 0,5dB – 500 20k 10M 44p 1450 1050 5 0,001 3dB – 500 20k 10M 16p 1450 1050 50 0,01 3dB – 500 20k 10M 16p 1450 1050 500 0,1 3dB – 500 20k 10M 16p 1450 1050 1000 1 – – 500 20k 10M 16p 1450 1050 -
- Współczynnik szczytu:
- CF<6:1 w połowie skali
- CF<3:1 na całej skali
- CMRR - Współczynnik tłumienia sygnału wspólnego
- 60dB lub więcej dla DC do 60Hz (Rs=1k )
- Współczynnik szczytu:
- DCA - prąd stały-
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,1u 0,2 4 150 1000 1 5000u 1u 0,2 4 150 1000 1 50m 0,01m 0,2 4 3,3 1000 1 500m 0,1m 0,2 4 3,3 1000 1 5 0,001 0,2 4 0,03 1000 15 10 0,01 0,2 4 0,03 1000 15 -
-
- 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
-
- ACA - prąd przemienny-
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,1u 0,6 3 50 60 150 1000 1 5000u 1u 0,6 3 50 60 150 1000 1 50m 0,01m 0,6 3 50 60 3,3 1000 1 500m 0,1m 1,0 3 50 60 3,3 1000 1 5 0,001 0,6 3 50 60 0,03 1000 15 10 0,01 0,6 3 50 60 0,03 1000 15 500u 0,1u 0,8 4 40 1k 150 1000 1 5000u 1u 0,8 4 40 1k 150 1000 1 50m 0,01m 0,8 4 40 1k 3,3 1000 1 500m 0,1m 1,0 4 40 1k 3,3 1000 1 5 0,001 0,8 4 40 1k 0,03 1000 15 10 0,01 0,8 4 40 1k 0,03 1000 15 -
- Współczynnik szczytu:
- CF<6:1 w połowie skali
- CF<3:1 na całej skali
-
- 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
- Współczynnik szczytu:
- Rezystancja-
Zakres [] Rozdzielczość [] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50 0,01 0,2 6 3 1450 1050 500 0,1 0,1 3 3 1450 1050 5k 0,001k 0,1 2 1,3 1450 1050 50k 0,01k 0,1 2 1,3 1450 1050 500k 0,1k 0,1 2 1,3 1450 1050 5M 0,001M 0,4 3 1,3 1450 1050 50M 0,01M 1,5 5 1,3 1450 1050 - Pojemność-
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50n 0,01n 0,8 3 1450 1050 500n 0,1n 0,8 3 1450 1050 5u 0,001u 1,0 3 1450 1050 50u 0,01u 2,0 3 1450 1050 500u 0,1u 3,5 5 1450 1050 9999u 1u 5,0 5 1450 1050 -
-
- Dokładność dla kondensatorów warstwowych lub lepszych
-
- Częstotliwość-
Zakres [Hz] Dokładność Czułość Funkcja 6-125k 0,01%+2c 300mV mV 6-125k 0,01%+2c 2V 5V 6-20k 0,01%+2c 20V 50V 6-1k 0,01%+2c 80V 500V 6-1k 0,01%+2c 300V 1000V 6-125k 0,01%+2c 300mV R, C, dioda 6-125k 0,01%+2c 10% zakresu μA, mA, A - Temperatura-
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [cyfr] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V] -50 1000 0,3 3 1450 1050 -
-
- Podane dokładności nie uwzględniają dokładności sond
-
- Test diod-
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność <3,5VDC 0,8mA 2V 0,001V 1,0%+1c -
- Zabezpieczenie wejścia pomiarowego przeciążeniowe 1450Vpeak/1050Vrms
-
-
- Producent Brymen
- Kraj pochodzenia Tajwan
- Zgodność z normami
-
- Kat. IV 600V AC/DC
- Kat. III 1000V AC/DC
- CSA C22.2 nr 61010-1-92
- UL3111-1 (1994)
- PN-EN61010-1 (druga edycja)
-
- Kompatybilność elektromagnetyczna
- PN-EN61326
- PN-EN55011
- PN-EN50082-1
- PN-EN61000-4-3
- PN-EN61000-4-2
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- 89/336/EEC
- CENELEC 73/23/EEC
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Ochrona przeciwprzepięciowa 6,5kV (1,2/50μs SURGE)
-
- DANE OGÓLNE
- Wyświetlacz LCD
- 3 4/5 cyfry, maksymalne wskazanie 5000
- Próbkowanie: 5 razy/s
- Wskaźnik analogowy - Bargraf Liczba segmentów 52
- Próbkowanie 60 razy/s
- Podświetlenie wyświetlacza / skali
- Zasilanie Bateryjne
- bateria 9V (006P, IEC6F22, NEDA1604)
- Sygnalizacja wyczerpania baterii poniżej napięcia ok. 7V
- Automatyczne wyłączenie zasilania po 17 min. bezczynności
- Warunki pracy: 0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
- Warunki przechowywania:-20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego 2
- Wymiary i masa-
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 198 97 55 430g
- Wyświetlacz LCD
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Sonda typu K do pomiaru temperatury
- Holster ochronny
- Komplet baterii
- Instrukcja obsługi
Dane techniczne
Pamięć wartości bieżącej (Data Hold)
Pamięć wartości minimalnej
Złącze (interfejs)
Kategoria bezpieczeństwa
CAT IV
Pomiar częstotliwości
Test ciągłości / test diod
Wybór zakresu pomiarowego
Automatyczny
Wyświetlacz wielofunkcyjny
Pomiar True RMS
Pamięć wartości maksymalnej
Pamięć wartości mierzonej
Pomiar przewodności
Pomiar pojemności
Pomiar temperatury
Analogowy wskaźnik słupkowy
Maksymalny zakres pomiarowy rezystancji [MOhm]
50
