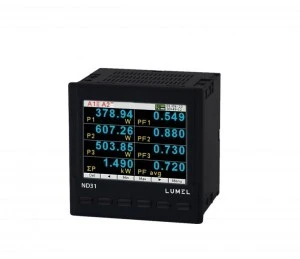

Pomiar 54 parametrów, harmonicznych prądów i napięć do 63ciej, programowany protokół komunikacyjny, graficzny-konfigurowany przez użytkownika oraz nowoczesny i wygodny w użyciu serwer www - to tylko niektóre zalety najnowszego miernika parametrów sieci ND31.
- Pomiar 54 wielkości energetycznych oraz harmonicznych prądu i napięcia (do 63-ciej) w sieciach 1-fazowych 2-przewodowych oraz 3-fazowych 3- lub 4-przewodowych układach symetrycznych lub niesymetrycznych.
- Programowalny protokół komunikacyjn:y
- MQTT idealny do komunikacji w rozproszonych systemach akwizycji danych (aplikacje IIoT)
- BACnet/IP idealny do systemów BMS (system zarządzania budynkiem)
- Modbus TCP/IP
- Kolorowy ekran graficzny LCD 3,5’’ typu TFT, 320 x 240 pikseli, w pełni konfigurowalny przez użytkownika:
- 10 stron, po 8 parametrów na stronie,
- 2 strony z prezentacją harmonicznych,
- 1 strona z możliwością prezentacji danych w formie analogowej.
- Wskazania uwzględniające wartości zaprogramowanych przekładni.
- Pamięć wartości maksymalnych i minimalnych.
- 2 konfigurowalne wyjścia alarmowe.
- Tryb przekaźnika nadzorczego dla wyjść alarmowych.
- Wyjście analogowe 0/4...20 mA i 2 wejścia Pt 100 (np. do pomiaru temperatury transformatora).
- Wyjście cyfrowe RS-485 - protokół MODBUS.
- Archiwizacja do 32 mierzonych parametrów w wewnętrznej pamięci systemu plików 8 GB.
- Nowoczesny i wygodny w użyciu interfejs Ethernet 10/100 BASE-T:
- protokół: MODBUS TCP/IP, HTTP, FTP
- protokół MQTT,
- protokół BACnet/IP,
- usługi: serwer www, serwer ftp, klient DHCP, serwer NTP.
- Szeroki zakres zasilania:
- 85..253 V a.c. lub 90..300 V d.c.
- 20..40 V a.c lub 20..60 V d.c.
- Programowanie parametrów za pomocą bezpłatnego oprogrowania eCon.
- Podtrzymanie bateryjne zegara RTC
- Gabaryty zewnętrzne: 96 x 96 x 77 mm
ND31 2222M0
Miernik parametrów sieci
2:3x110/190V, 3x400/690V
2:2 przekaźniki,1 wyjście analogowe, 2 wejścia Pt100
2:RS485 i Ethernet, wewnętrzna pamięć systemu plików
2:zas. 20-40Vac, 20-60Vdc
M:polska/angielska
0:bez dodatkowych wymagań
