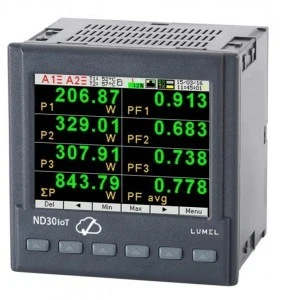

Miernik parametrów Sieci ND30IoT (MQTT) ND30IoT 2321MSM0

Pomiar 54 parametrów, harmonicznych prądów i napięć do 63ciej, interfejs MQTT dedykowany do aplikacji IoT, graficzny-konfigurowany przez użytkownika oraz nowoczesny i wygodny w użyciu serwer www - to tylko niektóre zalety najnowszego miernika parametrów sieci ND30IoT.

• Pomiar 54 wielkości energetycznych oraz harmonicznych prądu i napięcia (do 63-ciej) w sieciach 1-faz, 2-przewodowych oraz 3-faz., 3- lub 4-przewodowych układach symetrycznych lub niesymetrycznych.
• Protokół MQTT idealny do komunikacji w rozproszonych systemach akwizycji
  danych (aplikacje IoT).
• Kolorowy ekran graficzny LCD 3,5’’ typu TFT, 320 x 240 pikseli, w pełni konfigurowalny przez użytkownika
  • 10 stron, po 8 parametrów na stronie
  • 2 strony z prezentacją harmonicznych
  • 1 strona z możliwością prezentacji danych w formie analogowej
• Wskazania uwzględniające wartości zaprogramowanych przekładni.
• Pamięć wartości maksymalnych i minimalnych.
• 2 konfigurowalne wyjścia alarmowe.
  • Nowa funkcja - tryb przekaźnika nadzorczego dla wyjść alarmowych - dostępna od 02.2019.
    Funkcję można zamówić wraz z urzadzeniem lub aktywować w urządzeniach już zainstalowanych na obiekcie po uprzedniej aktualizacji oprogramowania ND30 (od wersji 1.07) - za pomocą płatnego klucza licencyjnego.
    (.

    • Tryb przekaźnika nadzorczego umożliwia wykrywanie takich zdarzeń jak:

      • spadek lub wzrost napięcia
      • spadek lub wzrost prądu
      • zanik fazy
      • asymetria napięć lub prądów
      • kolejność faz
      Użytkownik może określić:
      • progi monitorowanych zdarzeń
      • monitorowane fazy
      • zapamiętanie stanu przekaźnika
      • opóźnienie załączenia i wyłączenia przekaźnika
      • stan przekaźnika po wystąpieniu zdarzenia.
• Opcjonalnie: wyjście analogowe 0/4...20 mA i 2 wejścia Pt 100 (np. do pomiaru temperatury transformatora).
• Wyjście cyfrowe RS-485 - protokół MODBUS.
• Archiwizacja do 32 mierzonych parametrów w wewnętrznej pamięci systemu plików 8 GB (opcja).
• Nowoczesny i wygodny w użyciu interfejs Ethernet 10/100 BASE-T (opcja):
  • protokół: MODBUS TCP/IP, MQTT, HTTP, FTP,
  • protokół MQTT
  • usługi: serwer www, serwer ftp, klient DHCP
• Szeroki zakres zasilania
  • 85..253 V a.c. lub 90..300 V d.c.
  • 20..40 V a.c lub 20..60 V d.c.
• Programowanie parametrów za pomocą bezpłatnego oprogrowania eCon.
• Podtrzymanie bateryjne zegara RTC
• Gabaryty zewnętrzne: 96 x 96mm

ND30IoT 2321MSM0
Miernik parametrów Sieci (MQTT)

2:3x110/190V, 3x400/690V
3:2 przekaźniki,1 analog,2 wej. binarne
2:Ethernet, pamięć wew.
1:zas. 85-253Vac, 90-300Vdc
MS:Protokół MQTT i przekaźnik nadzorczy
M:wersja polska/angielska
0:raport z kontroli
