Miernik do pomiaru rezystancji uziemienia tester cyfrowy LCD GT5105A BENETECH

Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji uziemienia:

• urządzeń elektrycznych
• rezystancji uziemienia instalacji siłowych
• rezystancji systemów odgromowych
• sprzętu elektrycznego

w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Ponadto może być używany do mierzenia napięcia uziemienia. Uwaga - nie zaleca się wykonywania pomiarów w czasie trudnych warunków pogodowych, takich jak deszcze lub wyładowania atmosferyczne.

Najważniejsze funkcje:

• Miernik z dużym wyświetlaczem LCD
• Funkcja wykrywania podświetlenia baterii
• Przechowywanie danych
• Pomiar spadku napięcia w uziomie
• Miernik może być używany do precyzyjnego pomiaru 3-przewodowego
• Posiada podwójną izolację oraz wzmocnioną konstrukcję bezpieczeństwa izolacji
• Prosty pomiar 2-przewodowy
• Pomiar rezystancji uziemienia gleby
• Wskaźnik przekroczenia zakresu pomiarowego
• Pomiar potencjału ziemi
• Możliwość określenia stanu baterii
• Mocna, stabilna obudowa wzmocniona dodatkowym pokrowcem
• Całość zestawu zapakowana w praktyczną, pojemną torbę

Specyfikacja:

• Producent: Benetech
• Symbol: GM5105A
• Typ: Miernik rezystancji uziemienia
• Zasilanie: 6x bateria AAA 1,5V
• Rezystancja izolacji: ≥ 20MΩ (pomiędzy obwodem pomiarowym a obudową)
• Wymiary: 176 x 77 x 110mm
• Waga: 2,45 kg (z etui)
• Standardy aplikacji: IEC 61010-1 (CAT III 600V / CAT 1 5000V), IEC 61326-1 (EMC), IEC 60529 (IP40)
• Metody wykonywania pomiarów: (1) Pomiar napięcia uziomowego: średnia odpowiedzi (2) Pomiar rezystancji uziemienia: częstotliwość sygnału testowego: ok. 820Hz, Prąd: ok. 3,2mA dla 20Ω
• Środowisko pracy: Temperatura: 5~40°C; Wilgotność: ≤80%, Wysokość ≤2000m
• Warunki przechowywania: Temperatura: -20~60°C; Wilgotność:≤70%
• Ochrona przed przeciążeniem: Rezystancja uziemienia: 200V AC (10sek); Napięcie uziomowe: 400V AC (30sek)

Pomiar rezystancji uziemienia:

• Zakres: 20Ω / 200Ω / 2000Ω / 20000Ω (2 przewody)
• Dokładność: ±(2%+10) / ±(2%+3) / ± (2%+3) / ± (2%+5)
• Rozdzielczość: 0,01Ω / 0,1Ω / 1Ω / 1Ω

Pomiar napięcia uziomowego:

• Zakres: 200V
• Dokładność: ±(2%+5)
• Rozdzielczość: 0,1V

W zestawie:

• 1x Miernik elektryczny uziemień GT5105A
• 2x Pomocnicza elektroda uziemiająca
• 1x 5 metrowy zielony przewód pomiarowy (z zaciskiem krokodylkowym)
• 1x 10 metrowy żółty przewód pomiarowy (z zaciskiem krokodylkowym)
• 1x 20 metrowy czerwony przewód pomiarowy (z zaciskiem krokodylkowym)
• 1x Baterie AA 1,5V - 6 szt
• 1x Instrukcja obsługi
• 1x Torba materiałowa z paskiem

Wytrzymałość

Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V oraz w kategorii pomiarowej I do 5000V.

Wyświetlacz LCD

Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - gdzie brakuje odpowiedniego oświetlenia.

Obudowa:

Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.

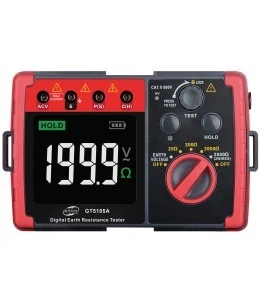

Budowa miernika:

1. Wyświetlacz LCD
2. Gniazdo połączenia przewodu pomiarowego
3. Podświetlenie
4. Przycisk TEST
5. Przycisk HOLD
6. Przełącznik wyboru funkcji

Wyświetlacz:

1. HOLD: przechowywanie pamięci
2. Wskaźnik poziomu baterii
3. Jednostka V
4. Jednostka rezystancji
5. Odczyt wyniku pomiarowego
