Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji izolacji pomiędzy elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak:
- izolacje przewodów
- osłony lub korpusy urządzeń
- elektronarzędzi
- skrzynki rozdzielcze
w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Prezentowany miernik to doskonały wybór dla techników zajmujących się naprawą i utrzymaniem różnorodnych urządzeń oraz instalacji elektrycznych.
Najważniejsze funkcje:
- Pomiar rezystancji izolacji
- Wykrywanie na żywo testowanej rezystancji
- Zabezpieczenie przed zwarciem mierzonej rezystancji
- Automatyczna identyfikacja AC i DC
- Zablokowane danych pomiarowych
- Indeks polaryzacji
- Test współczynnika absorpcji
- Automatyczne rozładowanie
- Przypomnienie o niskim stanie baterii
- Duży cyfrowy wyświetlacz LCD
- Zewnętrzny zasilacz prądu stałego DC9V 1,5A
- Alarm przekroczenia limitu
- Czerwona lampka alarmowa, alarm dźwiękowy.
- Alarm wysokiego napięcia
- Wyświetlacz napięcia testowego
Specyfikacja:
- Producent: Benetech
- Symbol: GT5307B
- Typ: Miernik rezystancji izolacji
- Wyświetlacz: duży ekran LCD (do 500 znaków)
- Wskaźnik przeciążenia: "Hi" wyświetlane na obszarze pomiaru rezystancji izolacji
- Automatyczny zakres pomiarowy: Wyższy zakres: 500 znaków; Niższy zakres: 1 znak (tylko w zakresie rezystancji izolacji)
- Czas próbkowania: 2 razy / sekundę
- Dopuszczalna wysokość: ≤ 2000m (do użytku wewnętrznego)
- Warunki użytkowania: temperatura: 0 ~ 40°C; wilgotność: ≤ 85%
- Warunki przechowywania: temperatura: -20 ~ 60°C; wilgotność: ≤ 90%
- Ochrona przed przeciążeniem: Rezystancja izolacji: 1200V AC / 10s; Napięcie: 720V AC / 10s
- Napięcie wytrzymywane: 6000V AC (50 / 60Hz) / 5 sekund (pomiędzy obwodem elektrycznym a elementami miernika)
- Rezystancja izolacji: ≥ 1000MΩ / 1000V DC (pomiędzy obwodem elektrycznym a elementami miernika)
- Zasilanie: 9V DC -> 6x bateria AA 1,5V
- Pobór prądu: ok. 1,5A (max) normalnie utrzymywany na poziomie 50mA
- Czas pracy baterii: ok. 12h
- Wymiary: 176 x 110 x 77 mm
- Waga: 988g (komplet w etui)
W zestawie:

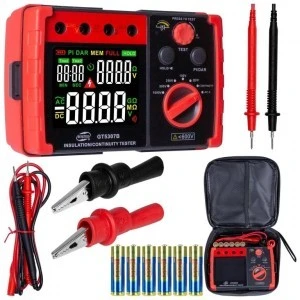

- 1x Miernik rezystancji izolacji wysokich napięć GT5307B
- 1x Czarny przewód testowy
- 1x Czerwony przewód testowy
- 6x Bateria alkaliczna LR14 1,5V
- 1x Instrukcja obsługi
- 1x Etui
- Opakowanie: karton
- 2x Zacisk krokodylkowy
Wytrzymałość
Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Zgodnie z normą IEC 61010-1 prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V.
Wyświetlacz LCD
Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - w miejscach, gdzie brakuje odpowiedniego oświetlenia.
Obudowa:
Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.
Budowa miernika:
- Wejście LINE
- Wejście V
- Wejście G
- Wejście EARTH
- Funkcja HOLD / przycisk przełącznika dźwięku
- Przycisk testowy
- Przycisk PI/DAR
- Przełącznik funkcyjny
- Port DC do zasilania zewnętrznego
- Czarny przewód pomiarowy z krokodylkiem
- Czerwony przewód pomiarowy z krokodylkiem
Wyświetlacz:
- A: Moc baterii
- B: Pomiar indeksu polaryzacji
- C: Pomiar współczynnika absorpcji
- D: Blokada czytania
- E: Jednostka oporu
- F: Jednostka napięcia
- G: Wartość rezystancji lub napięcia
- H/I: Jednostka rezystancji
- J: Jednostka napięcia
- K: Ikona sygnału dźwiękowego
- L: Wartość rezystancji lub napięcia
- M: Ikona ostrzegawcza
- N: Napięcie prądu stałego
- O: Napięcie prądu przemiennego
- P: Ikona sekund
- Q: Ikona minut
- R: Wartość czasu
- S: Ikona czasu
Dane techniczne:
Tester rezystancji izolacji:
- Napięcie znamionowe: 100V / 250V / 500V / 1000V
- Prąd zwarcia: ok. 2mA
- Dokładność: ±5%ww ± 3cyfr
Zakres pomiaru
100V
250V
500V
1000V
Napięcie w obwodzie otwartym
- DC 100V: +20%, -0%
- DC 250V: +20% -0%
- DC 500V: +20% -0%
- DC 1000V: +20% -0%
Prąd znamionowy
- 100V: Ładowanie 0,1MΩ; 0,5mA~0,55mA
- 250V: Ładowanie 0,25MΩ; 1mA~1,2mA
- 500V: Ładowanie 0,5MΩ; 1mA~1,2mA
- 1000V: Ładowanie 1,0MΩ; 1mA~1,2mA
