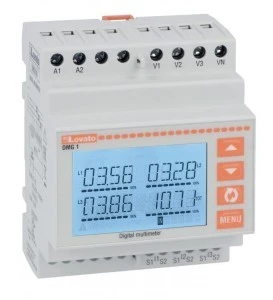

Mierniki cyfrowe dostępne są w obudowie modułowej o szerokości 4 modułów i wyposażone zostały w podświetlany wyświetlacz z ikonami, zapewniający dokładny obraz wyświetlanych parametrów elektrycznych.
Główne pomiary to:
– napięcia (wartości fazowe, międzyfazowe i systemu)
– prądy fazowe (przeliczony prąd w przewodzie N)
– moce (czynna, bierna, pozorna, wartości fazowe i całkowite)
– współczynnik mocy na fazę i wartości całkowite
– częstotliwość mierzonej wartości napięcia
– funkcja wartości maksymalnych/minimalnych/średnich dla wszystkich pomiarów.
– wartości maksymalnego zapotrzebowania mocy i prądu
– asymetria napięć i prądów
– całkowite zniekształcenia harmoniczne (THD) napięć i prądów
– liczniki energii czynnej, biernej i pozornej
– licznik (częściowy i całkowity, programowalny)
– energia dla każdej z faz (DMG100/110)
– analiza harmonicznych do 15 składowej (DMG100/110).
Charakterystyka robocza
– napięcie znamionowe zasilania pomocniczego: 100...240VAC / 110...250VDC
– maksymalne napięcie znamionowe pomiarowe: 600VAC
– zakres pomiaru napięcia: 50...720VAC, międzyfazowe
– możliwość zastosowania w układach SN i WN
– znamionowy prąd wejścia pomiarowego: 5/1 A
– zakres pomiaru prądu przez przekładnik do 10 000A
– zakres pomiaru częstotliwości: 45...66Hz
– pomiary napięcia i prądu metodą TRMS (skuteczne wartości rzeczywiste)
– dokładność pomiaru:
• napięcie: ±0,5%
• prąd: ±0,5% (0,1...1,1In)
• moc: ±1% pełnej skali
• częstotliwość: ±0,05%
• energia czynna: klasa 1 (IEC/EN/BS 62053-21)
• energia bierna: klasa 2 (IEC/EN/BS 62053-23)
– zapis danych do pamięci trwałej
– obudowa modułowa o szerokości 4 modułów
– stopień ochrony: IP40 od przodu; IP20 na zaciskach.
