Miernik cyfrowy cęgowy CMP‑3000 WMGBCMP3000

  • Indeks producenta:WMGBCMP3000
  • Indeks TIM:0001-00013-51322
  • Ocena:
Cena:
9 szt.
Wysyłka w 24h

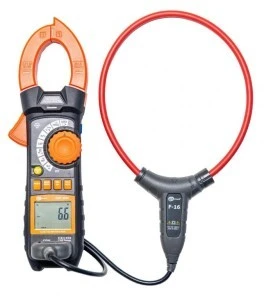

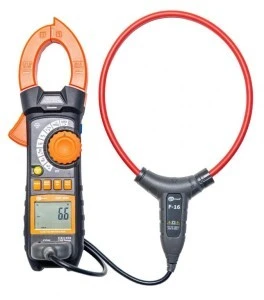

Sonel CMP-3000 należy do nowej generacji mierników cęgowych. Łączy w sobie nowatorskie rozwiązania, wytrzymałość oraz nowoczesność.

Dlaczego jest tak wyjątkowy? Decyduje o tym jego wyposażenie i możliwości. Znajdujące się w standardzie cęgi elastyczne (cewka Rogowskiego) o średnicy aż 160 mm zapewniają łatwe i bezpieczne pomiary prądu przemiennego do 3000 A, znacznie usprawniając wykonywanie badań na szynoprzewodach czy w rozdzielnicach przemysłowych. Cęgi łączą się z miernikiem za pomocą przewodu o długości 170 cm. To sprawia, że CMP-3000 jest w stanie pracować z dala od elementów znajdujących się pod napięciem.

Użytkownik może zachować większy dystans oraz kontrolę również dzięki aplikacji Sonel Multimeter Mobile. Zapewnia ona komunikację z miernikiem poprzez interfejs Bluetooth. Za jej pomocą można użyć CMP-3000 jako rejestratora, a ponadto na bieżąco obserwować parametry, zapisywać wyniki, tworzyć raporty czy zdalnie sterować specjalnymi funkcjami – np. pomiarem prądu rozruchowego INRUSH.

Cęgi twarde miernika zostały zaprojektowane tak, aby ułatwić badania w trudno dostępnych i ciasnych miejscach. W charakterystycznej wypustce na szczycie szczęk kryje się detektor bezkontaktowego wskaźnika napięcia – wystarczy przyłożyć go do przewodu i obserwować, czy w korpusie przyrządu zapali się dioda informująca o wykryciu napięcia.
W odpowiedzi na potrzeby naszych klientów w urządzeniu zapewniliśmy szereg udogodnień. CMP-3000 został wyposażony w latarkę doświetlającą miejsce pomiarów, a także gumowaną obudowę zwiększającą pewność chwytu i wytrzymałość mechaniczną. Profesjonalność zestawu podkreśla unikalna walizka mieszcząca miernik wraz z jego wyposażeniem.

Pomiar prądu przemiennego (True RMS)

Zakres Rozdzielczość Dokładność
1000,0 A 0,1 A ± (2,8% w.m. + 8 cyfr)
3000,0 A*

* Pomiar cęgami giętkimi

  • Wszystkie prądy AC są określone w przedziale 5%…100% zakresu
  • Zakres częstotliwości: 50 Hz…400 Hz

Pomiar prądu stałego

Zakres Rozdzielczość Dokładność
1000,0 A 0,1 A ± (2,5% w.m. + 5 cyfr)

Pomiar napięcia przemiennego (True RMS)

Zakres Rozdzielczość Dokładność
500,00 mV 0,01 mV ± (1,0% w.m. + 9 cyfr)
5,0000 V 0,0001 V
50,000 V 0,001 V
500,00 V 0,01 V
1000,0 V 0,1 V
  • Wszystkie napięcia AC są określone w przedziale 5%…100% zakresu
  • Impedancja wejściowa: 10 M?
  • Zakres częstotliwości: 50 Hz…1000 Hz
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar napięcia stałego

Zakres Rozdzielczość Dokładność
500,00 mV 0,01 mV ± (0,1% w.m. + 4 cyfry)
5,0000 V 0,0001 V
50,000 V 0,001 V
500,00 V 0,01 V
1000,0 V 0,1 V ± (0,2% w.m. + 5 cyfr)
  • Impedancja wejściowa: 10 M?
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar rezystancji

Zakres Rozdzielczość Dokładność
400,00 ? 0,01 ? ± (1,0% w.m. + 9 cyfr)
4,0000 k? 0,0001 k? ± (1,0% w.m. + 4 cyfry)
40,000 k? 0,001 k?
400,00 k? 0,01 k?
4,0000 M? 0,0001 M? ± (2,0% w.m. + 9 cyfr)
40,000 M? 0,001 M? ± (3,0% w.m. + 10 cyfr)
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar pojemności

Zakres Rozdzielczość Dokładność
500,00 nF 0,01 nF ± (3,5% w.m. + 40 cyfr)
5,0000 µF 0,0001 µF ± (3,5% w.m. + 9 cyfr)
50,000 µF 0,001 µF
500,00 µF 0,01 µF
5,0000 mF 0,0001 mF ± (5,0% w.m. + 9 cyfr)
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar częstotliwości

Zakres Rozdzielczość Dokładność
50,000 Hz 0,001 Hz ± (0,3% w.m. + 2 cyfry)
500,00 Hz 0,01 Hz
5,0000 kHz 0,0001 kHz
50,000 kHz 0,001 kHz
500,00 kHz 0,01 kHz
5,0000 MHz 0,0001 MHz
50,000 MHz 0,001 MHz
  • Czułość:
    >0,8 V RMS dla 20…80% cyklu wypełnienia i <100 kHz
    >5 V RMS dla 20…80% cyklu wypełnienia i >100 kHz
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar cyklu roboczego (wypełnienia)

Zakres Rozdzielczość Dokładność
500,00 mV 0,01 mV ± (2,5% w.m. + 5 cyfr)
  • Czułość: >0,8 V RMS
  • Szerokość impulsu: 0,1 ms…100 ms
  • Częstotliwość: 10 Hz…10 kHz
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar temperatury

Zakres Rozdzielczość Dokładność
-100,0…+1000°C 0,1 lub 1°C ± (1,0% w.m. + 2°C)
-148,0…+1832°F 0,1 lub 1°F ± (1,0% w.m. + 3,6°F)
  • Dokładność sondy temperaturowej nie jest uwzględniana
  • Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Dane eksploatacyjne

  • kategoria pomiarowa wg PN-EN 61010-1: CAT IV 600 V (III 1000 V)
  • rodzaj izolacji: podwójna, klasa II
  • rodzaj obudowy: dwukompozytowa
  • stopień ochrony obudowy wg PN-EN 60529: IP40
  • stopień zanieczyszczenia: 2
  • rozwarcie szczęk cęgów: 48 mm (1,9”)
  • zasilanie miernika: bateria 6LR61 9 V
  • test diody: I = 0,3 mA, U0 < 2,8 V DC
  • test ciągłości:
    sygnał dźwiękowy dla R < 50 Ω
    prąd pomiarowy <0,5 mA
  • wskazanie przekroczenia zakresu: symbol OL
  • sygnalizacja rozładowania baterii: symbol
  • częstotliwość pomiarów: 2 odczyty na sekundę
  • funkcja INRUSH:
    czas próbkowania: 37,5 Hz (RMS), 2,4576 MHz (zegar)
    czas integracji: 106 ms
  • współczynnik szczytu dla 50/60 Hz i wskazań z przedziału 5…100% zakresu
    zakres 40 A i 400 A: 3,0
    zakres 1000 A: 1,4
  • zakres bezdotykowego wskaźnika napięcia: 10…1000 V AC (50/60 Hz)
  • czas odpowiedzi dla funkcji PEAK: 1 ms
  • czujnik temperatury: sonda termoelektryczna typu K
  • impedancja wejściowa: 10 MΩ (V AC/DC)
  • odczyt AC: True RMS (A AC oraz V AC)
  • pasmo AC: 50…1000 Hz
  • wyświetlacz: LCD podświetlany, 5-cyfrowy
  • odczyt 50,000 ze wskaźnikami funkcji
  • wymiary: 230 x 76 x 40 mm
  • wymiary cęgów elastycznych: 140 x 180 mm
  • masa miernika: 501 g
  • masa miernika (bez baterii): 456 g
  • temperatura pracy: +5…+40°C
  • wilgotność pracy: < 80%
  • temperatura przechowywania: -20…+60°C
  • wilgotność przechowywania: < 80%
  • maks. wysokość upadku: 2 m
  • maks. wysokość pracy: 2000 m
  • czas bezczynności do automatycznego wyłączenia: ok. 30 min
  • zgodność z wymaganiami norm: EN 61010-1, EN 61010-2-32, EN 61010-2-033, EN 61326
  • standard jakości: ISO 9001

Specyfikacja Bluetooth

  • Wersja: v4.0+EDR
  • Zakres częstotliwości: 2400 MHz…2483,5 MHz (pasmo ISM)
  • Pasmo ochronne: 2 MHz < f < 3,5 MHz
  • Metoda modulacji: GFSK, 1 Mbps, 0,5 gausów
  • Pasmo odbioru sygnału: -82…-20 dBm
  • Minimalna moc transmisji: -18…+4 dBm

Dane techniczne

CN
90303100
Zakres pomiarowy prądu DC [A] do
1000
Wskaźnik
Cyfrowy
Pomiar parametrów kabli z użyciem przewodów powrotnych
Zakres pomiarowy rezystancji
Pomiar napięcia AC
Złącze (interfejs)
Pomiar prądu upływu
Wybór zakresu pomiarowego
Ręczny/automatyczny
Rodzaj prądu
Prąd stały/zmienny
Rozwarcie cęgów [mm]
48
Zakres pomiarowy prądu AC [A] do
1000
Wykonany jako adapter przyłączany do multimetru
Pomiar harmonicznych
Pomiar napięcia DC
Pomiar True RMS
Kategoria bezpieczeństwa
CAT III
Pomiar mocy
Analogowy wskaźnik słupkowy

Dane logistyczne

Ean
5907624030800
Szerokość opakowania [mm]
300
Waga z opakowaniem [kg]
2.13
Wysokość opakowania [mm]
120
Długość opakowania [mm]
400
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
