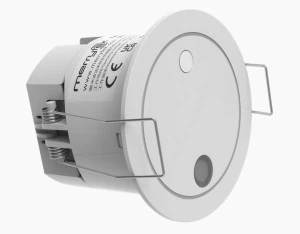

MERRYTEK czujnik obecności 24 GHz TUYA ZigBee, 220‑240 Vac MSA201Z

Przestawiamy najbardziej zaawansowany technologicznie czujnik firmy MERRYTEK MSA201Z. Opatentowana ortogonalna antena bardzo wysokiej czułości, działająca w technologii radaru milimetrowego* 24GHz zapewnia idealne odczyty nawet bijącego serca osób, które znajdują się pod czujnikiem MSA201Z. Pozwala to na przekazywanie informacji do ekosystemu TUYA Smart Life i tym samym sterowanie urządzeniami na podstawie odczytanego natężenia ruchu.

Najważniejsze funkcje:

• Pierwsza funkcja wykrywania Lifebeing stworzona przez Merrytek
• Dokładne wprowadzanie sygnałów istnienia/nieistnienia człowieka
• Dokładne wprowadzanie iluminacji otoczenia
• Obsługa przewodowej komunikacji KNX
• Międzynarodowy standard: radar milimetrowy 24Ghz ISM Band
• Średnica wykrywania obecności: 6-8m Max
• Średnica wykrywania niewielkiego ruchu: 8-10m Max
• Średnica wykrywania ruchu: 8-10m Max
• Zakres wykrywania obecności, niewielkiego ruchu i ruchu jest w dużym stopniu zgodny
• Promieniowanie dookólne. Efektywne zarządzanie całą przestrzenią za pomocą jednego produktu
• Czas przełączania ze stanu bez obecności człowieka na stan obecności człowieka: mniej niż 0,5 s
• Czas przełączania ze stanu obecności człowieka na stan bez obecności człowieka: ponad 30 s
• Obsługa montażu powierzchniowego i montażu w puszce 86
• Ustawianie parametrów za pomocą ETS (oprogramowanie konfiguracyjne dla systemów automatyki budynkowej KNX)
• Funkcja wykrywania oparta na technologii radaru milimetrowego
• Niska moc wyjściowa RF. Brak szkody dla zdrowia człowieka
• Nieczuły na zmiany temperatury, wilgotności, hałas, przepływ powietrza, kurz, światło i inne czynniki środowiskowe

Czujnik rozróżnia 4 rodzaje ruchu:

• Standardowy BIG MOTION. Przykład: ktoś przechodzi w okolicy czujnika.
• Drobny ruch MINOR MOTION. Przykład: ktoś siedzi przy biurku i pisze na klawiaturze, bądź delikatnie porusza głową
• Obecność OCCUPANCY. Przykład: ktoś śpi na kanapie pod czujnikiem ruchu
• Brak ruchu NO MOTION. Przykład: nikogo nie ma w pobliżu

Na podstawie powyższych odczytów możemy zaprogramować 4 dowolne sceny w systemie Smart Life, które będą wyzwalane samoistnie poprzez odczyty z czujnika.

Przykładowy scenariusz i sprzęt, który w określonych poniżej warunkach mogłby być sterowany bespośrednio czujnikiem MSA201Z:

Wyposażenie domu:

1. Oświetlenie LED główne TUYA smart
2. Oświetlenie LED ambientowe TUYA smart
3. Klimatyzacja WiFi TUYA smart
4. Rolety okienne TUYA smart
5. Kamery wewnętrzne TUYA smart

SCENA 1: NO MOTION

Nikogo nie ma w domu. Urządzenia pracują na poniższych wartościach:

1. Oświetlenie LED główne TUYA smart: wyłączone
2. Oświetlenie LED ambientowe TUYA smart: wyłączone
3. Klimatyzacja WiFi TUYA smart: temperatura 17 stopni
4. Rolety okienne TUYA smart: zasłonięte
5. Kamery wewnętrzne TUYA smart: włączone

SCENA 2: BIG MOTION

Wracamy do domu z pracy i zaczynamy się "krzątać": zdejmujemy kurtkę, buty, chodzimy po domu. Urządzenia na podstawie odczytu czujnika MSA201Z zmieniają tryb pracy na poniższy::

1. Oświetlenie LED główne TUYA smart: 100% wartości
2. Oświetlenie LED ambientowe TUYA smart: wyłączone
3. Klimatyzacja WiFi TUYA smart: temperatura 19 stopni (zwiększona temperatura zapewni optymalny komfort)
4. Rolety okienne TUYA smart: odsłonięte
5. Kamery wewnętrzne TUYA smart: wyłączone

SCENA 3: MINOR MOTION

Siadamy na kanapie i bierzemy do ręki książkę, celem oddania się lekturze. Urządzenia na podstawie odczytu czujnika MSA201Z zmieniają tryb pracy:

1. Oświetlenie LED główne TUYA smart: 20% wartości
2. Oświetlenie LED ambientowe TUYA smart: 100% (komfortowe światło wystarczające do czytania)
3. Klimatyzacja WiFi TUYA smart: temperatura 21 stopni (brak ruchu = potrzeba wyższej temperatury w pomieszczeniu)
4. Rolety okienne TUYA smart: lekko przysłonięte
5. Kamery wewnętrzne TUYA smart: wyłączone

SCENA 4: OCCUPANCY

Podczas czytania zasnęliśmy na kanapie. Urządzenia na podstawie odczytu czujnika MSA201Z zmieniają tryb pracy:

1. Oświetlenie LED główne TUYA smart: 0% wartości
2. Oświetlenie LED ambientowe TUYA smart: 20% wartości (komfortowe światło wystarczające do czytania)
3. Klimatyzacja WiFi TUYA smart: temperatura 20 stopni (sen = można obniżyć temperaturę w pomieszczeniu)
4. Rolety okienne TUYA smart: zasłonięte
5. Kamery wewnętrzne TUYA smart: wyłączone

Idealny do zastosowania w:

• Domach pomocy społecznej
• Hotelach
• Inteligentnych budynkach prywatnych

*Technologia radaru milimetrowego ma szereg zalet w porównaniu z innymi technologiami wykrywania obiektów, takimi jak czujniki podczerwieni czy kamery.
Czujniki radarowe są:

• Dokładniejsze: potrafią wykryć obiekty nawet w trudnych warunkach, takich jak silne oświetlenie lub dym.
• Mniej podatne na zakłócenia: są mniej podatne na zakłócenia spowodowane przez inne urządzenia elektroniczne lub warunki środowiskowe.
• Mniej kosztowne: są mniej kosztowne niż kamery lub inne technologie wykrywania obiektów.
