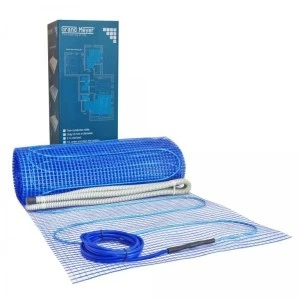

Dwurdzeniowa mata elektryczna „Grand Meyer THM180” do ogrzewania podłogowego została zaprojektowana z myślą o efektywnym i wygodnym ogrzewaniu pomieszczeń różnego rodzaju.
Doskonale sprawdza się zarówno jako źródło ciepła w pomieszczeniach o niższej temperaturze (takich jak balkony, partery czy ogrody zimowe), jak i jako główne ogrzewanie.
Mata jest montowana bezpośrednio pod wykończeniem podłogowym, w warstwie kleju do płytek lub jastrychu cementowego o grubości około 5 mm, co eliminuje potrzebę tworzenia grubej warstwy cementowo-piaskowej.
Najczęściej jest stosowana pod płytkami ceramicznymi, mocowana za pomocą kleju do płytek.
Dane techniczne:
- Producent: Grand Meyer
- Rodzaj kabla: dwurdzeniowy ekranowany
- Zasilacz: ~230V
- Moc właściwa przy napięciu znamionowym: 180 W/m²
- Maksymalna temperatura pracy: +90⁰С
- Minimalna temperatura instalacji: -10⁰С
- Zewnętrzna średnica kabla: 3,6 mm
- Grubość maty: 3,8 mm
- Szerokość siatki maty: 50 cm
- Przewód instalacyjny zasilający matę grzewczą: 3,0m, PCV 3x1,0mm2
- Kolor podłączonych przewodów brązowy: faza (L), niebieski - zero (N), żółto-zielony - "masa" (PE)
W zestawie:
- Mata grzewcza THM180
- Rura karbowana z samogasnącego PVC z wtyczką do czujnika temperatury
- Instrukcja instalacji systemu
- Karta gwarancyjna
Budowa przewodu grzejnego:
- Linki grzejne ze stopów CuNi, CuCr, NiCr w zależności od rezystancji.
- Izolacja wewnętrzna wykonana z żaroodpornego ekstrudowanego FEP.
- Ekran z folii aluminiowej.
- Żyła drenażowa wykonana z linkowych drutów Al-Mg.
- Izolacja zewnętrzna z polichlorku winylu modyfikowanego PVC o podwyższonej odporności cieplnej.
Budowa maty grzejnej:
6. Siatka z włókna szklanego syntetycznego o szerokości 50 cm.
7. Miejsce splatania przewodu
8. Przewód zimny o długości 3,0m (PVC 3×1,0mm2).
A. Grubość przewodu grzejnego wynosi zaledwie 3,6 mm, co pozwala na zastosowanie minimalnej grubości kleju do płytek.
B. Przewód grzejny jest bezpiecznie wszyty w ultracienką i wytrzymałą syntetyczną siatkę o grubości zaledwie 0,2 mm, która nie odkształca się podczas układania.
