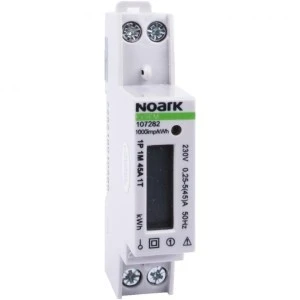

Licznik energii Ex9EMS o szerokości 1 modułowej to inteligentne urządzenie służące do pomiaru i odczytu energii elektrycznej, który został wyposażony w jasny i czytelny wyświetlacz LCD z okiem podczerwieni.
Protokołem komunikacyjnym prezentowanego podlicznika jest MODBUS. Bardzo dużą zaletą inteligentnego licznika jest możliwość montażu na szynie TH35 wewnątrz obudów instalacyjnych.
Jest to doskonały licznik prądu, który znajdzie swoje zastosowanie zarówno w przemyśle, jak i w gospodarstwach domowych.
Dane techniczne:
- Producent: Noark
- Typ: licznik energii
- Typ licznika: Elektroniczny
- Klasa dokładności: B
- Napięcie znamionowe (Un) N-L: 230
- Rodzaj energii mierzonej: Moc czynna
- Liczba impulsów: 1000
- Sposób montażu: DRA (adapter na szynę DIN)
- Rodzaj interfejsu: Modbus
- Liczba faz: Trójfazowy
- Sterowanie taryfami: Zewnętrzny
- Legalizowany: TAK
- Liczba pozycji licznika: 1
- Stopień ochrony (IP): IP50
- Maksymalny prąd (Imax): 45
- Napięcie znamionowe (Un) L-L: 230
- Blokada cofania licznika: NIE
- Dopuszczenie: Domowy
- Wyjście impulsowe: Elektryczny
- Szerokość wyrażona liczbą modułów: 1
- Prąd znamionowy (In): 45
- Model: Pomiar bezpośredni
- Odpowiednie do: Pobór/zwrot
- Liczba taryf licznika: Jednoaryfowy
- Pomiar profilu obciążenia: NIE
- Z blokadą kodem: TAK
- Rodzaj wyjścia impulsowego: S0
Na liczniku energii elektrycznej mamy zapis 5(45)A, gdzie:
- 5A - oznacza prąd bazowy
- 45A - prąd maksymalny
Schemat podłączenia oraz wymiary licznika energii
- L1 (IN) wejście fazy 1 - L1 (OUT) wyjście fazy 1
- L2 (IN) wejście fazy 2 - L2 (OUT) wyjście fazy 2
- L3 (IN) wejście fazy 3 - L3 (OUT) wyjście fazy 3
- N (IN) wejście linii neutralnej - N (OUT) wyjście linii neutralnej
- 18 i 19 - Styk wyjścia impulsów (S0), energia pobrana
- 20 i 21 - Styk wyjścia impulsów (S0), energia oddana
- 22 i 23 - Styk komunikacyjny Modbus
- 24 i 25 - Wyjście taryfy zewnętrznej (230V)
Wymiary:
- Wysokość: 91mm
- Szerokość: 70mm
- Głębokość: 63mm
- Maksymalna średnica zacisków połączeniowych zasilania: 25mm2 (rdzeń elastyczny); 35mm2 (rdzeń lity)
- Waga: 0,082 kg
