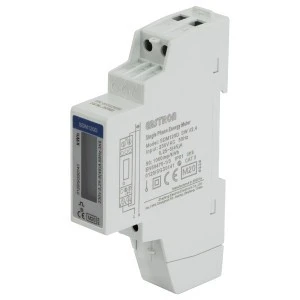

Licznik jednofazowy z wyświetlaczem LCD służący do wskazywania pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.
Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego. Może być użyte do pomiaru pojedynczej fazy.
Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).
Charakterystyka:
- Producent: Eastron
- Symbol produktu: SDM120D
- Wysoka jakość wykonania
- Mała waga i gabaryt urządzenia
- Produkowany i testowany zgodnie z międzynarodowymi normami
- Wysoka dokładność pomiaru
- Czytelny, podświetlany wyświetlacz LCD
- Montaż: szyna DIN 35 mm
Zgodność z normami:
- EN50470-1:2006
- EN50470-3:2006
- Dyrektywa MID 2014/32/EU
Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej (numer certyfikatu 0120/SGS0141). Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne – litera M i dwie ostatnie cyfry roku w prostokątnej ramce.
Parametry techniczne:
- Napięcie znamionowe: 230 V
- Napięcie pracy: 176/276 V
- Odporność na napięcie: AC 4kV-1m
- Odporność na napięcie udarowe: 6kV-1,2µS
- Prąd: 5A
- Maksymalny prąd znamionowy: 45A
- Prąd rozruchowy: 0,4% lb
- Odporność na przeciążenia: 30 Imax – 0,01s
- Częstotliwość pracy: 50 Hz
- Pobór mocy: ≤2W/10VA/Faza
- Wyjście impulsowe: Max 2W/10VA
- Wyświetlacz:1000 imp/kWh
- Wyświetlacz analogowy: LCD
- Maksymalny odczyt: 99999,9kWh
Parametry pracy:
- Dokładność: klasa 1
- Temperatura pracy: -20°C/+ 55°C
- Temperatura magazynowania: -40°C / + 70°C
- Temperatura referencyjna: +23°C +/- 2°C
- Wilgotność podczas pracy: ≤90%
- Wilgotność podczas magazynowania: ≤95%
- Czas uruchomienia: 3 sekundy
- Stopień ochrony: IP51
- Środowisko mechaniczne: M1
- Stopień ochrony: II
Wymiary:
- Wysokość: 119 mm
- Szerokość: 17,5 mm
- Głębokość: 62 mm
- Waga: 0,1 kg
Schemat połączeń:
- Zacisk 1: L IN
- Zacisk 2: L OUT
- Zacisk 3 i 4: N
- Zacisk 6 i 7: wyjście impulsowe
