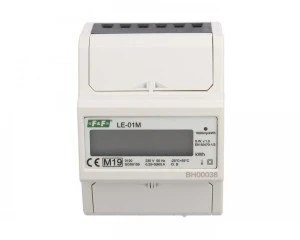

Licznik energii elektrycznej zgodność z MID 1‑fazowy 100A 230V RS‑485 MODBUS RTU wyświetlacz LCD LE‑01M

Licznik zużycia prądu LE-01M z transmisją danych

Opis produktu

Licznik zużycia energii LE-01M z transmisją danych to licznik prądu przemiennego jednofazowego w układzie bezpośrednim.
Licznik prądu zgodny z dyrektywą MID.

LE-01M jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością transmisji danych poprzez przewodową sieć standardu RS-485 zgodnie z Modbus RTU. Dzięki transmisji danych możliwy jest zdalny odczyt parametrów i stanów licznika przez sieć internetową na komputerze PC.

Zgodność
MID 2004/22/EC
EN 50470-1/3

Działanie
Licznik prądu LE-01M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest poprzez miganie diody LED (1600 imp/kWh), a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfry po przecinku oznaczają setne części kWh (0.01 kWh = 10 Wh).
Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu licznika prądu. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika..

Uwaga!
Licznik zużycia prądu LE-01M posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Urządzenie posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.

LE Config - bezpłatny program serwisowy do licznika zużycia prądu

Dzięki programowi LE Config możliwa jest transmisja danych z licznika prądu do komputera PC, testowy odczyt wartości naliczonej energii przez licznik i dokonanie podstawowych ustawień parametrów licznika.

LE Config współpracuje również z licznikami zużycia prądu:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

Do pobrania tu: Program LE Config > pobierz

Dla komunikacji licznika zużycia prądu LE-01M z komputerem niezbędny jest konwerter USB CN-USB-485 ►

Poniżej okno aplikacji LE Config:

MeternetPRO - transmisja danych i zdalny odczyt stanów licznika zużycia prądu

Program MeternetPRO służy do zdalnego odczytu transmitowanych danych dotyczących stanów oraz wskazań liczników, a także innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja stanowi integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Transmisja danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu umożliwia dowolna przeglądarka internetowa. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i transmisji danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
