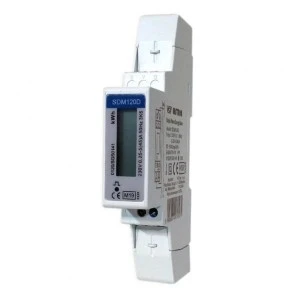

Licznik energii elektrycznej SDM120D (MID) służy do wskazań pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B. Licznik jest zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku. Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego
Pobór energii sygnalizowany jest miganiem diody LED na urządzeniu, o częstotliwości zależnej od stopnia poboru energii. Stała to 1000 imp/kWh. Licznik SDM 120 D wskazuje zużycie energii w układzie 6 cyfrowym. Licznika nie można zresetować do zera. Wskazania do 10000kWh podawane są w rejestrze XXXX.XX (4 miejsca dla liczb całkowitych, 2 dla dziesiętnych), a powyżej tego wskazania w rejestrze XXXXX.X (5miejsc dla liczb całkowitych, 1 dla dziesiętnych) maksymalne wykazanie licznika to 99999,9kWh. Licznik serii 120 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii. Zaciski 7 i 6 służą do podłączenia do niego zasilania. wyjście impulsowe jest wymagającym zewnętrznego zasilania wyjściem tranzystorowym, dla którego źródło napięcia zewnętrznego (Ui) powinno wynosić 5-27V DC a maksymalna wartość prądu nie może przekroczyć 27 mA DC. Zewnętrze źródło zasilania należy podłączyć do zacisku 6 (katoda) i 7 (anoda) wg schematu. Transoptor z bezpotencjałowym stykiem SPST-NO. Zakres styku 5-27 V DC. Prąd maksymalny wejscia27 mA DC.
PARAMETRY PRODUKTU:
EAN: 5906874479575
Oznaczenie handlowe: MID
Indeks producenta: SDM120D
Typ: 1F (jednofazowy)
Napięcie wejściowe: 230 V~
Prąd: 5 A (bazowy)
Liczba modułów 18mm: 1
Sygnalizacja zadziałania: LED czerwona (pulsacyjnie)
Prąd maksymalny Imax: 45 A
Napięcie znamionowe udarowe Uimp: 6kV (impuls 1,2 μs)
Napięcie maksymalne Uc: 4 kV (wytrzymywane przez 1min)
Maksymalne napięcie pracy Ubmax: 276 V
Minimalne napięcie pracy Ubmin: 176 V
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe
Stopień ochrony: IP51
Stała licznika: 1000 imp/kWh
Wyjście impulsowe SO+ SO-: napięcie 5-27V DC; prąd maks. 27 mA;
Rodzaj wyświetlacza: LCD
Zakres wskazań: 0÷99999,9 kWh
Dokładaność odczytu: klasa 1
Temperatura pracy: -20°C ÷ +55°C
Wymiary (szer. × wys. × gł.): 17,5 × 119 × 62 mm
Certyfikaty: CE
Normy: IEC 62053-21/EN, EN50470-1/3
