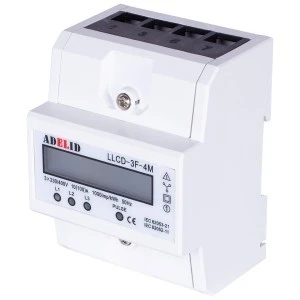

Licznik LLCD-3F-4M 10/100A AD z wbudowanym wyświetlaczem LCD służy do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych.
Zmierzone zużycie energii wyświetlane jest w kWh. Wskaźnik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania. Pomiar energii przez długi czas, bez konieczności kalibracji. Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia. Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany dla układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.
Charakterystyka:
- wysoka jakość wykonania
- mała waga i gabaryt urządzenia
- licznik produkowany i testowany zgodnie z międzynarodowymi normami
- szeroki zakres pomiarowy
- wysoka dokładność
- niezawodność i odporność na przeciążenia
- niski pobór energii na poziomie < 2W
- trzy diody sygnalizują obecność każdej z faz
|
CHARAKTERYSTYKA
|
|
Typ:
|
3-fazowy
|
|
Prąd bazowy / maksymalny:
|
10A / 100A
|
|
Pobór mocy:
|
< 2W / 10VA
|
|
Napięcie:
|
3x 120/208V,
3x 220/380V,
3x 230/400V
|
|
Częstotliwość:
|
50/60 Hz
|
|
Wyświetlacz:
|
LCD 6+1 (999999,9 kWh)
|
|
Stopień ochrony:
|
IP20
|
|
Częstotliwość impulsów:
|
1000 imp/kWh
|
|
Zakres napięcia:
|
normalny 90~110% Un,
graniczny 70~120% Un
|
|
Maksymalny przekrój przewodów:
|
35 mm2
|
|
Szerokość w modułach 17,5mm:
|
4
|
|
Wymiary:
|
90 x 70 x 70 mm
|
|
Temperatura pracy:
|
-25 ÷ +55 °C
|
|
Zgodność z normami:
|
IEC62053-21,
IEC62052-11
|
