JuiceMeter to licznik energii, który komunikuje się ze stacją ładowania JuiceBox, aby umożliwić korzystanie z funkcji dynamicznej optymalizacji obciążenia (Load Optimization).
Po sparowaniu dwóch urządzeń, JuiceMeter umożliwia JuiceBox dostosowanie poziomu poboru mocy w oparciu o zużycie energii przez inne urządzenia podłączone do tej samej linii zasilającej.
W ten sposób możliwe jest wykorzystanie maksymalnej dostępnej mocy, unikając ryzyka zadziałania zabezpieczenia. JuiceMeter jest dostępny w wersji jednofazowej i trójfazowej. Oba produkty dostępne są w wersjach standardowych i kompatybilnych z układem sieci IT, w zależności od typu systemu.

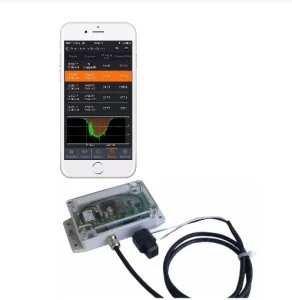

Enel X JuiceMeter jednofazowy
Techniczne specyfikacje sprzętu/obwodu:
• 1-fazowy układ mierzenia ac IC: ATM90E36A-AU-R
• Obecny Transformator OEM#: Aby użyć T60404-E4627-X001 dla aktualnego limitu 200A, rezystor obciążenia musi zostać zmieniony na płytce drukowanej. Przekładnik prądowy jest obecnie specyfikowany dla modelu 60A, VAC 4264-002.
• Wbudowane zasilacze: MeanWell IRM-02-3.3, + 1x LDO IC + ,1xISOW7841DWER SPI izolator ze zintegrowanym zasilaczem • Napięcie robocze: 85- 305 V
• Temperatura robocza zasilacza: od -40* do 85*C
• Wifi IC: WGM160P
• Bluetooth/ Zigbee (BLE) Układ scyzny: MGM13S12F512GA-V2
• Ethernet IC: WGM160P + KSZ8091RNDIA-TR PHY - TBD Sterownik szeregowy RS-485: ISL83072EIBZA-T
• MCU ATMEGA328P-AUR dla funkcjonalności OTA - w toku
• Obudowa: Obudowa montowana na szynie DIN firmy Italtronic
• Pobór mocy: poniżej 5W
• Łączność standardowej płyty rozszerzeń LTE
• Zewnętrzna antena LTE - w toku Specyfikacjaoprogramowania technicznego s:
• Juicemeter to urządzenie z obsługą Juicenet
• Obsługa konfiguracji Wifi -Bluetooth - TBD
• Prąd fazowy, współczynnik mocy, napięcie i częstotliwość wysyłane do Juicenet
• Juicenet i wszystkie inne odpowiednie pulpity nawigacyjne & aplikacje wizualizują zebrane dane
• Urządzenie będzie zgłaszać za pośrednictwem pulpitów nawigacyjnych, aplikacji itp., z którym Juicebox lub Juice Balancer jest sparowany
