Model SDM72 DR – mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W). Model wyposażony w opcje resetowania wskazania poboru energii czynnej.
Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

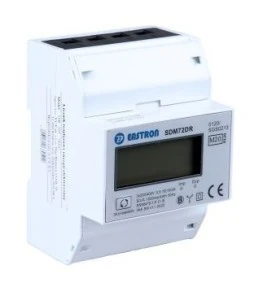

Trójfazowy licznik energii elektrycznej SDM72 DR
- Dokładność: klasa 1
- Standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3
- Temperatura pracy: -20°C/+ 55°C
- Temperatura magazynowania: -40°C / + 70°C
- Temperatura referencyjna: +23°C +/- 2°C
- Wilgotność podczas pracy: ≤90%
- Wilgotność podczas magazynowania: ≤95%
- Czas uruchomienia: 10 sekund
- Ochrona przed wnikaniem wody i pyłu: IP51
- Środowisko mechaniczne: M1
- Stopień ochrony: II
Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.
Trójfazowy licznik energii elektrycznej SDM72 DR (MID) – parametry techniczne
- Napięcie znamionowe 230/400V AC (3~)
- Napięcie pracy 80%-120% Un
- Odporność na napięcie AC 4kV-1m
- Odporność na napięcie udarowe 6kV-1,2/50µS
- Prąd bazowy (ld) 10A
- Maksymalny prąd znamionowy 100A
- Prąd rozruchowy 0,4% lb
- Odporność na przeciążenia 30 Imax – 0,01s
- Częstotliwość pracy 50 Hz +/- 10%
- Pobór mocy ≤2W/10VA/Faza
- Wyświetlacz 1000imp/kWh
