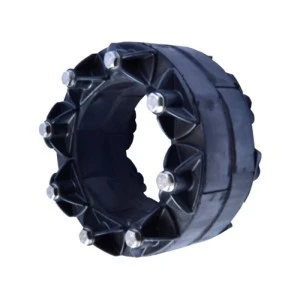

Łańcuch uszczelniający ŁU‑2 typ A2

Łańcuch uszczelniający przeznaczony jest do wodoszczelnego i/lub gazoszczelnego uszczelnienia przestrzeni pomiędzy rurą przewodową a tuleją osłonową lub otworem wykonanym w przegrodzie budowlanej. Za pomocą łańcuchów można uszczelniać rury od średnicy zewnętrznej 40mm wzwyż, wykonane ze stali, żeliwa, tworzyw sztucznych czy też betonu.

Łańcuch ŁU zapewnia szczelność do ciśnienia 0,25 MPa (2,5 bar).

ITB-KOT-2017/0023 wydanie 1

Cena za ogniwo - 1 szt.

Składa się z pojedynczych elementów elastomerowych wzajemnie zazębiających się. Elementy te są tak wykonane, że podczas dokręcenia śrub elastomer pęcznieje i szczelnie wypełnia przestrzeń pomiędzy tuleją osłonową (otworem w przegrodzie budowlanej) a rurą przewodową.

ZASTOSOWANIE:
- zabezpieczenie przed przedostaniem się cieczy, gazów i dymów,
- wejścia do rur zbiorników betonowych, basenów, budowli hydrotechnicznych itp.,
- tłumienie hałasu,
- utrzymaniu aseptyczności pomieszczeń,
- przejścia rurociągów w rurach osłonowych,
- przy ochronie katodowej lub protektorowej rurociągów.

TYPY ŁAŃCUCHÓW:
- typ "Z" - wykonanie standardowe, elastomer - EPDM (od -30º do +100ºC), płyta oporowa - poliamid, elementy metalowe - stal ocynkowana,
- typ "A2/A4" - wykonanie odporne na korozję, elastomer - EPDM, płyta oporowa - poliamid, elementy metalowe - stal kwasoodporna,
- typ "T" - wykonanie odporne na wysoką i niską temperaturę (trudnopalne), elastomer - Silicon (od -55º do +230ºC), płyta oporowa i śruba - stal ocynkowana,
- typ "KTW" - do stosowania przy środkach spożywczych i wodzie pitnej, atestowany elastomer EPDM, płyta oporowa poliamid, elementy metalowe - stal kwasoodporna,
- typ "O" - wykonanie olejoodporne, elastomer - NBR (od -20º do +90ºC), płyta oporowa - poliamid, elementy metalowe - stal ocynkowana,
- typ "O-A2" - elastomer - NBR (od -20º do +90ºC), płyta oporowa - poliamid, elementy metalowe - stal kwasoodporna.

OPTYMALIZACJA DOBORU ŁAŃCUCHÓW:
- w zakresie średnic do DN 100 - wykonanie otworu w przegrodzie wg wzoru:
Ø otworu = Ø zewn. rury x (1,4 do 1,6)
- w zakresie średnic do DN 400 - wykonanie otworu w przegrodzie wg wzoru:
Ø otworu = Ø zewn. rury x (1,25 do 1,4)
- w zakresie średnic DN 400 - wykonanie otworu wg wzoru:
Ø otworu = Ø zewn. rury + (100 do 200mm)

Dobór łańcucha polega na dokonaniu kilku prostych obliczeń: Przestrzeń do uszczelnienia: W = D - d Na podstawie obliczonej wielkości W należy dobrać z tabeli (kolumna 2) model łańcucha. Długość uszczelnienia: Lc = (D+d)/2 x 3,14 Ilość ogniw: K = Lc / L Ilość segmentów musi być wyrażona liczbą całkowitą dlatego wynik należy zaokrąglić zgodnie z zasadami arytmetyki. Gdzie: W - wielkość do uszczelnienia [mm] (patrz, kolumna 2) D - średnica wewnętrzna tulei osłonowej lub otworu [mm] d - średnica zewnętrzna rury przewodowej [mm] Lc - długość całkowita uszczelnienia [mm] K - ilość ogniw [szt] L - długość ogniwa [mm] (patrz, kolumna 3)

PRZYKŁAD POPRAWNEGO DOBORU ŁAŃCUCHA: 1) RODZAJ OGNIWA D=400mm d=315mm W=400-315 czyli W=85 Odczytujemy model łańcucha (kolumna 2): dla W=85 jest to ŁU-6 (przedział 76-93). 2) ILOŚĆ OGNIW: Lc = (400+315)/2 x 3,14 = 1122,55 mm K=1122,55 / 68 czyli K=16,508 szt. 3) PODSUMOWANIE Rodzaj: ŁU-6 Ilość ogniw: 17

Typ łańcucha	"W" Wielkość do uszczelnienia (różnica między średnicą otworu a średnicą rury)	"L" Długość ogniwa [mm]	"G" Grubość ogniwa [mm]	"S" Szerokość elastomeru [mm]
ŁU-1	26 - 33	30	13	44
ŁU-2	32 - 41	35	16	44
ŁU-3	40 - 51	40	20	63
ŁU-4	50 - 63	48	25	72
ŁU-5	62 - 77	56	31	88
ŁU-6	76 - 93	68	38	88
ŁU-7	92 - 113	82	46	90
ŁU-8	112 - 133	99	56	98
ŁU-9	132 - 157	104	66	98
ŁU-10	156 - 181	104	78	106
ŁU-11	180 - 206	114	90	110

ZALECENIA MONTAŻOWE:
1. należy właściwie dobrać wielkość łańcucha oraz ilość ogniw (nie wolno stosować mniej niż 6 ogniw),
2. rurę medialną należy umieścić współosiowo w otworze,
3. opasać rurę łańcuchem i połączyć dwa końce za pomocą śruby,
4. wsunąć łańcuch na rurze do otworu (przegrody) tak, aby jego cała szerokość znalazła się w otworze,
5. równomiernie dokręcić kolejno śruby na obwodzie (zalecane dokręcanie śrub o max. jeden obrót.

Tabela maksymalnych momentów dokręcania śrub łańcucha uszczelniającego

Ogniwo łańcucha	ŁU-1	ŁU-2	ŁU-3	ŁU-4	ŁU-5	ŁU-6	ŁU-7	ŁU-8	ŁU-9	ŁU-10	ŁU-11
Max. moment [Nm]	3	3	8	8	20	20	20	30	30	30	30
