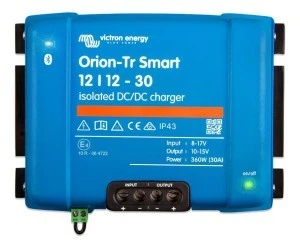

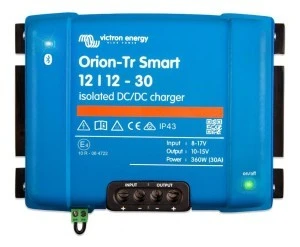

Ładowarka Orion-Tr Smart DC-DC jest profesjonalną, adaptacyjną, 3-stopniową ładowarką DC na DC z wbudowanym układem Bluetooth.
Z obsługą Bluetooth Smart
• Każdy smartfon, tablet lub inne urządzenie z funkcją Bluetooth może służyć jako monitor umożliwiający dokonanie zmiany ustawień i aktualizacji ładowarki w chwili pojawienia się nowych funkcji oprogramowania.
• Instant Readout (natychmiastowy odczyt): Aplikacja VictronConnect może na stronie listy urządzeń wyświetlać kluczowe dane, w tym ostrzeżenia i alarmy, bez potrzeby połączenia z produktem.
W pełni programowalny
• Algorytm ładowania baterii (konfigurowalny) lub stała moc wyjściowa.
• Zgodność inteligentnego alternatora: mechanizm wykrywania pracy silnika.
Adaptacyjny 3-stopniowy algorytm ładowania
• W przypadku akumulatorów kwasowo-ołowiowych ważne jest, aby podczas płytkich rozładowań czas absorpcji był krótki, aby zapobiec przeładowaniu akumulatora. Po głębokim rozładowaniu czas absorpcji jest automatycznie wydłużany, aby mieć pewność, że akumulator jest całkowicie naładowany ponownie.
• W przypadku baterii litowych czas absorpcji jest stały, domyślnie 2 godziny.
• Alternatywnie można wybrać stałe napięcie wyjściowe.
Odpowiedni do eksploatacji w pojazdach z inteligentnym alternatorem (z silnikami Euro 5 i Euro 6)
Wbudowany układ wykrywania wyłączenia silnika powoduje wyłączenie falownika, gdy silnik nie pracuje.
Zapobiega to rozładowaniu akumulatora rozruchowego (szczegóły w instrukcji obsługi).
Zdalne włączanie/wyłączanie
Zdalny włącznik/wyłącznik lub styk przekaźnika można podłączyć do złącza dwubiegunowego. Alternatywnie zacisk H (prawy) złącza dwubiegunowego można przełączyć na plus akumulatora lub zacisk L (lewy) złącza dwubiegunowego można przełączyć na minus akumulatora (lub na przykład podwozie pojazdu).
Wszystkie modele są odporne na zwarcie i mogą być równoległe w celu zwiększenia prądu wyjściowego
Nieograniczoną liczbę jednostek można podłączyć równolegle.
Chroniony przed wysoką temperaturą
Prąd wyjściowy zmniejszy się przy wysokiej temperaturze otoczenia.
Stopień ochrony IP43
W przypadku montażu z zaciskami przykręcanymi skierowanymi w dół.
Zaciski przykręcane
Montaż nie wymaga narzędzi specjalnych.
| PARAMETRY/MODEL |
Orion-Tr Smart 12/12-30A
Isolated DC-DC charger |
| Zakres napięcia wejściowego |
10-17 V |
| Wyłączenie przy podnapięciu |
7 V |
| Restart przy podnapięciu |
7,5 V |
| Nominalne napięcie wyjściowe |
12,2 V |
| Zakres regulacji napięcia wyjścia |
10-15 V |
| Tolerancja napięcia wyjściowego |
+/- 0,2 V |
| Szum wyjścia |
2 mV rms |
| Ciągły prąd wyjściowy przy nominalnym napięciu wyjścia 40 °C |
30 A |
| Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym minus 20 % |
40 A |
| Prąd wyjściowy zwarcia |
60 A |
| Ciągła moc wyjściowa przy 25 °C |
430 W |
| Ciągła moc wyjściowa przy 40 °C |
360 W |
| Sprawność |
87 % |
| Prąd wejściowy bez obciążenia |
< 80 mA |
| Pobór prądu w trybie czuwania |
< 1 mA |
| Izolacja galwaniczna |
200 V prądu stałego między wejściem, wyjściem a obudową |
| Zakres temperatur roboczych |
-20 do + 55 °C (obniżenie 3 % na °C powyżej 40 °C) |
| Wilgotność |
Max. 95 % bez kondensacji |
| Złącze pr. stałego (DC) |
Zaciski przykręcane |
| Maksymalny przekrój przewodu |
16 mm² AWG6 |
| Waga |
1,8 kg |
| Wymiary wys. x szer. x gł. |
130 x 186 x 80 mm |
| Klasa ochrony |
IP43 (podzespoły elektroniczne), IP22 (obszar połączenia) |
| Bezpieczeństwo |
EN 60950 |
| Emisja / Odporność |
EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2 |
| Dyrektywa motoryzacyjna |
ECE R10-5 |
