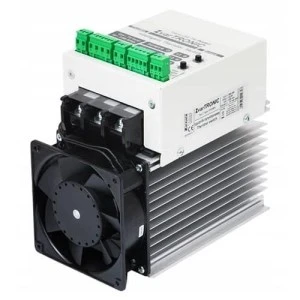

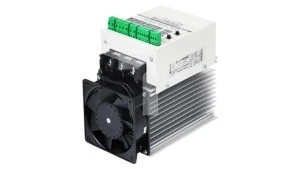

- Moduł tyrystorowy ZvarTRONIC przeznaczony jest do stosowania w systemach korekcji współczynnika mocy, w których wymagana jest szybka kompensacja przy bardzo szybkich zmianach obciążenia indukcyjnego. Przykładowe zastosowania szybkiej kompensacji to sieci w których pracują: spawarki, prasy, windy, dźwigi, turbiny wiatrowe.
- Do sterowania modułów tyrystorowych używamy szybkich regulatorów współczynnika mocy.
- Moduł tyrystorowy może również przełączać obciążenie indukcyjne za pomocą reaktorów dekompensacyjnych, ale tylko przy cyklu przełączania dłuższym niż 5 sekund.
Dane techniczne :
- Napięcie sieci (obwód główny) 380 … 480 V AC, 50/60 Hz
- Maksymalny prąd roboczy 108 Amp RMS
- Maksymalna moc 75 kvar lub 3x 40 kvar jednofazowe / 400 V AC 50Hz
- Typ obciążenia Pojemnościowe, Rezystancyjne,
- Napięcie zasilania 230 V AC, 50/60Hz
- Napięcie sterowania 230 V AC, 50/60Hz lub 12 … 24 V DC
- Czas łączenia sterowanie AC Maksymalnie 11ms
- Czas łączenia sterowanie DC Maksymalnie 10ms
- Monitoring Monitorowanie temperatury kondensatora i dławika, Sygnalizacja stanu załączenia i Alarmów poprzez 4 LEDy,
- Przekaźniki wyjściowe Normalnie otwarty, Maksymalnie 7A AC1
- Pozycja montażu Pionowo, lub poziomo, minimum 150mm przestrzeni z góry i z dołu
Interfejs modułu- opis funkcji
Moduł tyrystorowy ZvarTRONIC zasilany jest napięciem 230V AC podłączonym do zacisków (3). Poprawność zasilania sygnalizuje zielony dioda LED (2). Diody LED'y (1) sygnalizują pracę głównych torów prądowych. Za pomocą wejścia sterującego 230 V AC (13) aktywujemy jednocześnie wszystkie tory prądowe. Aby kontrolować ich pracę indywidualnie należy wykorzystać pojedyncze wejścia (12 – 24 V DC) (14). W celu poprawnego połączenia obwodów sterowania pracą głównych torów prądowych, należy stosować się do instrukcji umieszczonych na stronie 4. Urządzenie w czasie rzeczywistym monitoruje temperatury robocze radiatora oraz odbiorów pasywnych: kondensatora i dławika, za pomocą dedykowanych, zewnętrznych termistorów podłączonych do zacisków (8 i 10). Za pomocą potencjometrów ustawiane są limity temperatur odbiorów pasywnych (6 – kondensator, 7 – dławik).Przekroczenie nastawionych limitów, lub osiągnięcie przez radiator fabrycznej nastawy temperatury progowej (80°C) spowoduje przejście urządzenia w tryb alarmowy. W trybie alarmowym, niezależnie od stanu wejść sterujących, główne tory prądowe pozostają nieaktywne. Tryb alarmu sygnalizuje czerwony LED (4a) za pomocą sekwencji (4b, 4c, 4d) odpowiednio dla źródła stanu alarmowego. W trybie alarmowym aktywne są oba wyjścia przekaźnikowe (11 oraz 12). Gdy urządzenie wejdzie w tryb alarmowy, będzie on utrzymany aż do ponownego uruchomienia urządzenia.
U W A G A ! ! ! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wyjście przekaźnikowe 11 jest połączone wewnętrznie z zaciskami zasilania, oraz zintegrowanym wentylatorem. Nie należy doprowadzać do niego napięcia zewnętrznego.!!! Wyjście przekaźnikowe 12 to styk bezpotencjałowy dowolnego użytku. Wyjście przekaźnika wentylatora (11) można dodatkowo wyzwolić napięciem sterującym (12 – 24 V DC) podanym na zacisk AUX (16). Funkcja ta może być przydatna do wymuszenia dodatkowego chłodzenia członu kompensacyjnego. Praca wentylatora sygnalizowana jest za pomocą LED (5). Urządzenie niezależnie włącza wentylatory gdy temperatury robocze będą zbliżać się do ustalonych limitów na mniej niż 5°C. W celu poprawnego połączenia obwodów pomiarowych i sterujących należy stosować się do instrukcji umieszczonych na stronie 5.
