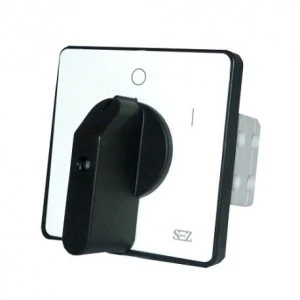

Łącznik krzywkowy 0-1 z dźwignią
oraz szyldem S63 JD 1104 A6
Łącznik krzywkowy 0-1 S63 JD 1104 A6 SEZ jest łatwy w montażu.
Zawiera zdejmowany kwadratowy szyld oraz obrotową dźwignię przełącznika zasilania.
prąd znamionowy 63A
ilość pól 4
napięcie znamionowe izolacji 500V
Ith 63A
Uimp 6kV
Ie AC:-21A; AC-1; 60A
AC-3 - silniki klatkowe 1 FAZA 220-240V; 5/28,4
3 FAZA 220-240V; 8,5
380-440V; 15/27
500V; 15
AC-23A - silniki oraz obciążenia wysoko indukcyjne 1 FAZA 220-240V; 10/56,8
3 FAZA 220-240V; 17
380-440V; 30/54
500V; 15
DC 24V 63/25
DC-21A/DC-22A 110V 4/3
Icn 8 kA
gG 63 A
1s/Icw 1200A
dla przekrój przewodu 6-16 mm2
średnica śruby zacisku M5
położenie spoczynkowe dźwigni 12 h
kąt skoku łączeniowego 60 stopni
przełącznik
0-1
montaż
tablicowy
wymiary szyldu
9,5x9,5cm
wysokość z dźwignią
10,5cm
wymiary zabudowy
6,2 x 6,6 x 6,6 cm
klasa szczelności
IP 20
producent
SEZ
oznaczenia producenta
S63 JD 1104 A6
