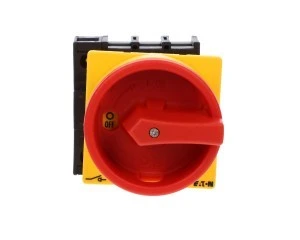

Łącznik krzywkowy 4-biegunowy jest urządzeniem uruchamianym ręcznie. Nie posiada on wyzwalacza i napędu zdalnego z bezpośrednim połączeniem pomiędzy napędem ręcznym a stykami. Podczas wyłączania następuje wymuszone rozwarcie styków głównych i przełączenie styków pomocniczych.
Łącznik krzywkowy z serii P1 ma 2 położenia: 0 i 1, których kąt przełączania wynosi 90°. Można go doposażyć w przełączalne styki typu N lub moduły styków pomocniczych “HI 11” z 1 stykiem zwiernym i rozwiernym. W trakcie włączania styk pomocniczy zwiera się później niż styki główne, a w procesie wyłączania - wcześniej. W tym przypadku stycznik przejmuje czynność łączenia obwodu głównego, a rozłącznik ma za zadanie przerwać ten obwód.
Łącznik krzywkowy charakteryzuje stopień ochrony IP 55, przez co może być instalowany w miejscach o podwyższonym stopniu wilgotności. Jego znamionowa moc pracy przy AC-3, 400 V jest równa 13 kW, a znamionowy prąd ciągły Iu wynosi 32 A. Obwód główny przyłącza się za pomocą połączenia śrubowego, a główna funkcją łącznika jest opcja włącz/wyłącz.
Produkt pochodzi z oferty katalogowe marki EATON ELECTRIC, której aparatura modułowa jest tworzona w oparciu o nowoczesne rozwiązania technologiczne.
