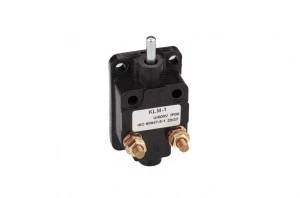

Łącznik krańcowy KLM‑1 A36‑1000
- Producent:POKÓJ SE
- Seria produktu:KLM
- Indeks producenta:A36-1000
- Indeks TIM:1115-572YY-PJ006
- Kategoria:Wyłączniki krańcowe
- Ocena:
Cena:
Łączniki krańcowe typu KLM przeznaczone są do pracy w obwodach sygnalizacyjnych, zabezpieczających i kontrolnych.
Łącznik krańcowy uruchamiany jest za pośrednictwem urządzenia napędzającego. Siła przyłożona do dźwigni popychacza powoduje przełączenie styków ruchomych. Po ustąpieniu siły napędzającej, styki ruchome wracają pod wpływem siły sprężyny do pozycji wyjściowej.
DANE TECHNICZNE
- Napięcie znamionowe: AC: 230/400/500 V, DC: 48/110/220 V
- Prądy znamionowe łączeniowe Ie: AC: 4/4/2,5 A, DC: 1,6/0,6/0,25 A
- Kategorie użytkowania: AC-15, DC-15
- Napięcie znamionowe izolacji Ui: 500 V
- Napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV
- Stopień ochrony: IP00
- Stopień zanieczyszczenia środowiska: 3
- Zabezpieczenie zwarciowe Bi-Wts: 25 A
- Maksymalna siła z jaką można działać na element napędowy: 50 N
- Prędkość elementu napędowego: 0,1...5 m/s
- Przekrój przewodów przyłączeniowych: 0,75...4 mm2
- Temperatura otoczenia: -20...+40oC
- Siła potrzebna do przestawienia styków łącznika: 9,8 N
- Położenie pracy: dowolne
- Norma: IEC 60947-5-1
Dane techniczne
CN
8536 50 07
Stopień ochrony (IP)
IP65
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Powłoka obudowy
Inne
Wyjście elektroniczne
Rodzaj elementu przełączającego
Popychacz kopułkowy
Rodzaj konstrukcji obudowy
Prostopadłościan
Obudowa zgodna z normą
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Położenie elementu przełączającego
Inne
Szerokość czujnika [mm]
30
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
PKWiU
27.33.11.0
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Materiał obudowy
Tworzywo sztuczne
Rodzaj interfejsu
Brak
Funkcja przełączająca
Styk wolnoprzełączający
Rodzaj połączenia elektrycznego
Przepust kablowy metryczny
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Ze wskaźnikiem stanu
Temperatura otoczenia w warunkach roboczych [°C] do
40
Liczba styków pomocniczych bezpieczeństwa
0
Długość czujnika [mm]
30
Liczba styków zwiernych
1
Wysokość czujnika [mm]
66
Dane logistyczne
Ean
5902626109356
Szerokość opakowania [mm]
30
Waga z opakowaniem [kg]
0.05
Wysokość opakowania [mm]
20
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
