Kotwa sworzniowa FBN II 6/5 (6X50) 505526 /100szt./
- Producent:FISCHER POLSKA
- Seria produktu:FBN II
- Indeks producenta:505526
- Indeks TIM:0004-00012-38921
- Kategoria:Kotwy i tuleje rozporowe
- Ocena:
Cena:

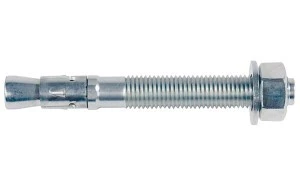

Kotwa sworzniowa
FBN II 6/5 (6x55)
stal ocynkowana galwanicznie
FBN II 6/5 (6x55)
stal ocynkowana galwanicznie
Innovative solutions
Kotwa sworzniowa
FBN II
FBN II
Ekonomiczne mocowanie do uniwersalnego stosowania w betonie niezarysowanym
Kotwa sworzniowa fischer FBN to stalowa kotwa umożliwiająca efektywny montaż mocowań w betonie niezarysowanym. Dzięki zastosowaniu długiego gwintu i dwóch głębokości kotwienia, kotwa śrubowa fischer FBN II zapewnia szczególną elastyczność. Poza montażem wstępnym i przelotowym, kotwę można stosować również w montażu z odstępem. W wersji ze stali nierdzewnej, kotwa śrubowa przeznaczona jest do mocowania konstrukcji pomocniczych elewacji, uchwytów i drabin na zewnątrz budynków.
Podłoża
duża ilość zastosowań
Beton
- Beton Niezarysowany*
- Beton C20/25 do C50/60*
- Beton C12/15
- Kamień naturalny o zwięzłej strukturze
*Objęte oceną techniczną
Sposób montażu
Główne cechy
kotwy sworzniowej FBN II
kotwy sworzniowej FBN II
Przytrzymaj palec na punkcie z plusem, aby odkryć jego zawartość.
Współdziałanie stożka i tulei rozporowej
zwiększa znacząco nośność i umożliwia stosowanie minimalnych rozstawów i odstępów od krawędzi.
Wyraźna krawędź
utrzymuje tuleję rozporową w miejscu, nawet przy uderzeniach w elementy wzmacniające.
Podkładka
Opcjonalnie można zamówić wersję wstępnie zmontowaną z normalną podkładką lub dużą podkładką GS. Dostępna również z podkładką HBS wg normy DIN 1052 dotyczącej konstrukcji drewnianych.
Wystający stożek
wbijany, zabezpiecza gwint przed uszkodzeniami podczas montażu.
Współdziałanie stożka i tulei rozporowej
zwiększa znacząco nośność i umożliwia stosowanie minimalnych rozstawów i odstępów od krawędzi.
Wystający stożek
wbijany, zabezpiecza gwint przed uszkodzeniami podczas montażu.
Wyraźna krawędź
utrzymuje tuleję rozporową w miejscu, nawet przy uderzeniach w elementy wzmacniające.
Podkładka
Opcjonalnie można zamówić wersję wstępnie zmontowaną z normalną podkładką lub dużą podkładką GS. Dostępna również z podkładką HBS wg normy DIN 1052 dotyczącej konstrukcji drewnianych.
Kotwa sworzniowa FBN II
korzyści w skrócie
Standardowa głębokość kotwienia
zapewnia maksymalną nośność. Dzięki temu ogranicza się liczbę wymaganych punktów mocowania i pozwala stosować mniejsze płyty kotwowe.
Długi gwint
kompensuje tolerancje zamocowania i umożliwia montaż z odstępem, przez co produkt jest bardziej uniwersalny.
Zdecydowanie łatwiejszy montaż
ze względu na zmniejszenie uderzeń młotkiem oraz minimalne przemieszczenia podczas dokręcania.
Zastosowanie w montażu z odstępem
Tolerancje dla elementów bilansowane są przez długi gwint. Dodatkowo, kotwa FBN II może być również stosowana w montażu z odstępem. Zwiększa to jej elastyczność.
Trzpień wprowadzający
chroni gwint przed uszkodzeniem, co przyspiesza montaż i demontaż elementu.
Kotwa sworzniowa FBN II przykłady zastosowań
Przytrzymaj palec na zdjęciu, aby odkryć jego zawartość.
Trasy kablowe
Konsole
Maszyny
Konsole
Maszyny
Konstrukcje stalowe
Balustrady
Fasady
Bramy
Balustrady
Fasady
Bramy
Drabiny
Wsporniki
i wiele więcej…
