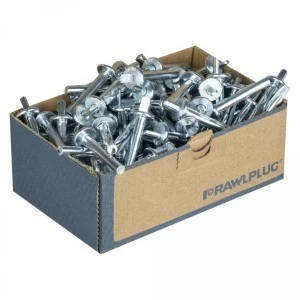

Kotwa stalowa do sufitów podwieszanych, wbijana do betonu - Rawlplug GS
- Rozmiar: 6 x 40 mm
- Ilość w opakowaniu: 100 szt
- Indeks: R-GS-06040
Kotwa do mocowania lekkich elementów konstrukcyjnych sufitów podwieszanych wykonana z wysokiej jakości stali węglowej.
Montaż przy użyciu młotka, bez konieczności używania narzędzia osadzającego. Certyfikowana do stosowania w betonie zarysowanym i niezarysowanym, co zapewnia długotrwałe bezpieczeństwo eksploatacji.
Cechy i korzyści:
- Niezawodne mocowanie dzięki prostej kontroli wizualnej
- Produkt niepalny o klasyfikacji ogniowej A1
- Instalacja przy użyciu młotka, narzędzie osadzające nie jest potrzebne
- Rozpór w podłożu osiągany przez dobicie stalowego klina pozwala na solidne zakotwienie ograniczające do minimum przemieszczenie mocowania pod wpływem podwieszonego obciążenia
- Certyfikowany do stosowania w betonie spękanym i niespękanym
- Dwa stalowe elementy rozprężne zapewniają poprawną instalację i długotrwałe bezpieczeństwo eksploatacji
Materiał podłoża:
- Beton zarysowany C20/25-C50/60
- Beton niezarysowany C20/25-C50/60
Przykłady aplikacji:
- Montaż lekkich sufitów i sufitów podwieszanych
- Instalacja sufitów kasetonowych
- Systemy rurowe i instalacyjne
- Systemy wentylacyjne, klimatyzacyjne
- Metalowe profile dachowe
- Stalowe taśmy perforowane
Instrukcja montażu:
- Wywiercić otwór o danej głębokości i średnicy.
- Umieścić kotwę przez element mocowany w otworze na głębokość wymaganą do zakotwienia.
- Wbić trzpień za pomocą młotka aż do zlicowania się z kołnierzem.
- Podczas umieszczanie kotwy w otworze nie uderzać w klin rozprężający.
Dane techniczne:
- Średnica [d]: 5,8 mm
- Długość [l]: 40 mm
- Max. grubość elem. mocowanego [tfix]: 4,5 mm
- Materiał: stal zwykła węglowa
- Grubość powłoki cynkowej: min. 8 μm
- Klasa reakcji na ogień: A1
- Odporność ogniowa: R120
- Ilość w opakowaniu: 100 szt
- Waga opakowania: 1,085 kg
- Kod produktu: R-GS-06040
Dane instalacyjne:
- Średnica otworu w podłożu [d0]: 6 mm
- Min. głębokość otworu w podłożu [h0]: 40 mm
- Całkowita głębokość osadzenia kotwy [hnom]: 32 mm
- Min. grubość podłoża [hmin]: 100 mm
- Min. rozstaw kotew [smin]: 200 mm
- Min. odległość od krawędzi [cmin]: 150 mm
