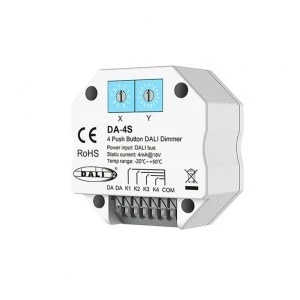

Konwerter sygnału sterowania DALI (Push Dim) Skydance ‑ sterowanie bezpotencjałowe ‑ Mono ‑ DALI Bus ‑ DA‑4S

Sterownik w formie konwertera DALI, który wykorzystuje cztery przewodowe wejścia dedykowane dla przycisków bezpotencjałowych ze wspólną masą, by móc sterować wyjściem DALI. Wyjście to może być podłączone do kontrolera DALI, który umożliwia ściemnianie oraz rozjaśnianie oświetlenia LED składającego się z monochromatycznego źródła światła LED. Dostępne przyciski obrotowe na obudowie sterownika DALI umożliwiają ustalenie dowolnego adresu w przedziale od 0 do 64 oraz dowolnego grupy od 1 do 15. Konwerter DALI DA-4S przeznaczony jest do montażu w puszce fi60. Sterownik pozwala również na bezpośrednie podłączenie go do oprawy LED DALI, a co za tym idzie uzyskanie bezpośredniego dostępu do regulacji natężenia jasności bez dodatkowych kontrolerów DALI.

Zastosowanie do instalacji:

1. DALI - wykorzystujących system komunikacji DALI
2. Push Dim - wykorzystujących przycisk bezpotencjałowy

Cechy magistrali DALI DA-PS-L:

1. Przeznaczony do instalacji bazującej na systemie DALI
2. Sterowanie wyjściem DALI poprzez przyciski bezpotencjałowe
3. Zasilany bezpośrednio z magistrali DALI Bus
4. Możliwość ustalenia 64 adresów oraz 15 grup
5. Sterowanie przy użyciu przycisku dzwonkowego 230VAC
6. Do komunikacji wykorzystuje standard IEC 62386 (DALI)
7. Przeznaczony do standardowej puszki fi60

Parametry techniczne

Typ urządzenia	kontroler DALI
Typ instalacji	MONO (jednokolorowa)
System sterowania oświetleniem	DALI
Sposób sterowania oświetleniem	przewodowo (przycisk bezpotencjałowy)
Ilość obsługiwanych stref/kanałów	4 kanały
Typ wyjść sterownika/ów	DALI (cyfrowe)
Napięcie znamionowe	stacja DALI
Maksymalny prąd wyjściowy	4mA (Bus 16V)
Ilość wyjść sterownika	1 wyjście
Typ komunikacji	dwukierunkowa
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V	powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika	tak
Współpraca z systemami zewnętrznymi	intrerfejs DALI Bus Standard: IEC62386
Temperatura pracy	od -20 do + 50°C
Klasa szczelności	IP20
Montaż	podtynkowo (standardowa puszka fi60)
Dodatkowa funkcjonalność/cecha	dedykowany do włączników dzwonkowych
Wymiary	fi52 mm*27 mm
Deklaracje i normy bezpieczeństwa	CE, RoHs, EMC, LVD, RED
Gwarancja producenta	60 miesięcy
