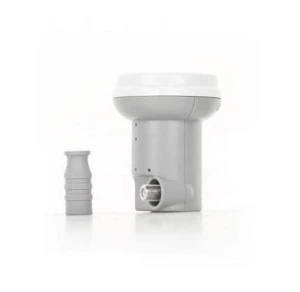

Konwerter single CORAB C110SNG
Wielkim atutem konwertera C110SNG jest jego innowacyjność. Powstał on pod konkretny typ anteny satelitarnej, jest dedykowany do anten satelitarnych Corab i właśnie z nimi daje znakomite rezultaty. Doskonale obrazują to wyniki badań konwerterów C110SNG przeprowadzone z anteną ASC-800 Pro HD, dla porównania na wykresie zamieszczono też wyniki dla konwerterów Sharp BS1K0EL150A oraz MTI AP8-XTS2E.
Dane techniczne:
- Częstotliwość wejściowa: dolne pasmo: 10,7-11,7 GHz, górne pasmo: 11,7-12,75 GHz
- Częstotliwość wyjściowa: dolne pasmo: 950-1950 MHz, górne pasmo: 1100-2150 MHz
- Współczynnik fali stojącej (VSWR): 2.5:1 (max.)
- Stabilność generatora lokalnego: +/- 1 MHz (max.) (25°C)
- Szum fazowy: -55 dBc/Hz (1kHz), -80 dBc/Hz (10kHz), -100 dBc/Hz (100kHz)
- Wzmocnienie: 58 dB (typ.)
- Odchylenie wzmocnienia: 5 dB (typ.) +/- 0,5 dB (typ.) / 26 MHz
- Współczynnik mocy szumów: dolne pasmo: 0,3 dB (typ.), górne pasmo: 0,3 dB (typ.)
- Przenikalność polaryzacji: 20 dB (typ.)
- Tłumienie częstotliwości lustrzanej: 40 dB (min.)
- Napięcie robocze: polaryzacja pionowa: 11,5-14 V, polaryzacja pozioma: 16-19 V
- Przełączanie zakresu: fal dolne pasmo: 0 Hz, górne pasmo: 22+/-4 Hz
- Częstotliwość generatora lokalnego: dolne pasmo: 9,75 GHz górne pasmo: 10,6 GHz
- Pobór prądu: 120 mA (max.)
- Rodzaj wyjścia: 75 ? żeńskie
- Temperatura pracy: -40°C +60°C
