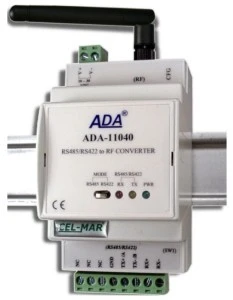

Konwerter RS485 / RS422 na sieć bezprzewodową RF ADA-11040 - zasilany stabilizowanym napięciem 10 do 30 V DC, konwerter interfejersów RS485 / RS422 do pracy
w sieci bezprzewodowej w paśmie ISM 868 MHz, globalnie bez licencji, modulacja FSK, dwudrożna komunikacja pół-dupleksowa, silna ochrona przed zakłóceniami.
Informacje o produkcie:
Konwerter ADA-11040 jest urządzeniem służącym do połączenia ze sobą przez sieć bezprzewodową RF urządzeń wyposażonych w interfejs RS485/RS422. Konwerter umożliwia transmisję danych przez interfejs RS485/RS422 z prędkością od 1200bps do 115200bps i stałym formatem danych: 8 bitów danych, brak bitu parzystości jeden bit stopu (8N1). Konwertery ADA-11040 pracujące na tym samym kanale radiowym tworzą bezprzewodową sieć RF. ADA-11040 wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422 i zasilania oraz złącze SMA i antenę do podłączenia sieci bezprzewodowej RF.
Urządzenie do swego działania wykorzystuje sygnały: RX+, RX-, TX+/A, TX-/B interfejsu RS485/RS422 wyprowadzane przez zaciski śrubowe. Do magistrali RS485 zbudowanej na ADA-11040 można podłączyć do 32 urządzeń pracujących w trybie half duplex na magistrali RS485(2W) 2-przewodowej oraz full duplex na magistrali RS485(4W) 4-przewodowej (dla krótkich ramek danych). Konwerter przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V= do 30V=, moc pobierana z zasilacza 2W. Posiada zabezpieczenie przed odwrotną polaryzacja zasilania i zabezpieczenie przeciwprzepięciowe na magistrali RS485/RS422. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem RF i RS485/RS422 oraz optoizolację pomiędzy interfejsami RS485/RS422 a RF.
Zasięg transmisji w sieci bezprzewodowej RF:
- w budynkach zawiera się w zakresie od 30m do 300m,
- w terenie otwartym do 1000m.
Zasięg transmisji można zwiększyć po zastosowaniu dodatkowych anten kierunkowych.
Dane techniczne:
- Praca w sieci bezprzewodowej w paśmie ISM 868 MHz, globalnie bez licencji,
- Modulacja FSK, 2-drożna komunikacja pół-dupleksowa, silna ochrona przed zakłóceniami,
- Prędkość transmisji w sieci bezprzewodowej 1200 - 115200 bps,
- Maksymalna moc wyjściowa nadajnika 100mW (20dBm), regulowana w zakresie 1-20dBm,
- Czułość odbiornika: -117dBm,
- Funkcja RSSI,
- Podłączenie anteny przez złącze SMA,
- Praca na magistrali RS485 2 i 4 przewodowej, RS422 2 i 4 przewodowej,
- Prędkości transmisji danych RS485/422 (bps): 1200, 1800, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200,
- Format danych RS485/422 - Liczba bitów danych: 8; Kontrola parzystości : Brak; Bity stopu: 1,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane (brak zasilacza w komplecie),
- Moc pobierana do 2W,
- Optoizolacja miedzy interfejsem RF a RS485/RS422 w torze sygnałowym ~3kV=,
- Izolacja galwaniczna między interfejsem RS485/RS422 a zasilaniem 1kV= lub 3kV= w wersji z izolacją dwudrożną,
- Podłączenie do interfejsu RS485/RS422 poprzez złącza śrubowe,
- Wbudowane w interfejs RS485/RS422 zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe,
- Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
- Wymiary (obrysu) obudowy (SZ x W x G) 53mm x 90mm x 58mm,
- Wymiary anteny: długość 110mm, średnica 9mm.
W zestawie:
Konwerter dostarczany jest z: instrukcją obsługi, anteną oraz płytką CD z oprogramowaniem ADARF.
Konwerter RS485 / RS422 na sieć bezprzewodową RF ADA-11040 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
