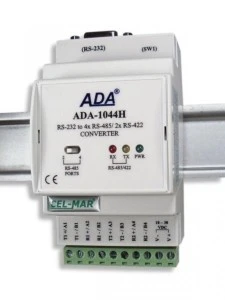

Konwerter RS-232 na 4x RS-485 /2x RS-422 ADA-1044H -1-23-3 - zasilany napięciem 10-24-30 V DC jest urządzeniem służącym do zamiany standardu RS232 na RS485/RS422 oraz tworzenia topologi gwiazdy dla magistrali
RS485 to znaczy, że od jednego konwertera możemy wyprowadzić promieniście dwa lub cztery odcinki 1200m magistrali RS485 bez ingerencji w format przesyłanych danych.
Informacje o produkcie:
ADA-1044H posiada jeden port RS-232 służący do podłączenia urządzenia MASTER (komputer PC, PLC-MASTER) z interfejsem RS232 oraz cztery niezależne porty RS485 dla magistrali dwuprzewodowej lub dwa RS-485 / RS-422 dla magistrali czteroprzewodowej. Przełączanie rodzaju portu 2-przewodowy lub 4-przewodowy dokonuje się przełącznikiem “RS485 PORTS” na panelu frontowym.
Konwerter ADA-1044H może służyć do komunikacji w topologii gwiazdy z oddalonymi od siebie urządzeniami znajdującymi się w różnych lokalizacjach, gdzie prowadzenie magistrali RS485 w topologi łańcucha jest utrudnione lub niemożliwe. Do portów RS485 można podłączyć 64 urządzenia w przypadku magistrali RS485 4-przewodowej, 128 urządzeń w przypadku magistrali RS485 2-przewodowej lub 2 adresowalne urządzenia z interfejsem RS-422.
ADA-1044H nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną, dwie lub cztery pary skrętek interfejsu RS485/RS422. ADA-1044H wyposażony jest w żeńskie złącze DB-9 do podłączenia interfejsu RS-232 oraz w listwę zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS-232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR.
Do działania konwerter ADA-1044H wykorzystuje sygnały Rx, Tx, RTS i masy (GND) wprowadzane przez gniazdo DB-9F. Jeżeli nie wprowadzimy sygnału RTS do złącza DB-9 to ADA-1044H należy skonfigurować do pracy z automatycznym sterowaniem nadajnika/odbiornika RS485. Sygnały zapętlone w złączu DB-9F DTR-DSR, RTS-CTS.
Ochronę przeciwprzepięciową na każdej linii RS-485 / RS-422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.
Dane techniczne:
- Praca na magistrali 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
- Możliwość tworzenia topologi gwiazdy na magistrali RS485,
- Konwersja sygnałów TX, RX na standard RS485/RS422,
- Cztery porty RS485(2W) dwuprzewodowe lub dwa porty RS485(4W) czteroprzewodowe konfigurowane mikroprzełącznikiem,
- Praca do 128 urządzeń na magistrali RS485,
- Szybkość transmisji danych do 230,4 kbps,
- Sterowanie przepływem danych (nadajnikiem/odbiornikiem) na magistrali RS485 ustawiane na automatyczne lub sygnałem RTS z portu RS232,
- Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
- Dowolny format bajtu określony specyfikacją interfejsu RS232,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
- Optoizolacja miedzy interfejsem RS232 a RS485/RS422 w torze sygnałowym 5kV=,
- Izolacja galwaniczna miedzy interfejsem RS232 a zasilaniem 1kV= lub 3kV=,
- Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS422/485,
- Połączenie skrętką o przekroju do 2.5 mm2 przez złącza śrubowe,
- Złącze DB-9F do połączenie kablem interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,
- Rozmiar (obrys) obudowy (SZ x W x G) 53mm x 90mm x 58mm.
W zestawie:
- Konwerter RS-232 na 4x RS-485 /2x RS-422 ADA-1044H -1-23-3
- rezystory terminujące Rt=120 ohm (4 szt.)
- instrukcja obsługi
- deklaracja CE
Konwerter RS-232 na 4x RS-485 /2x RS-422 ADA-1044H -1-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
