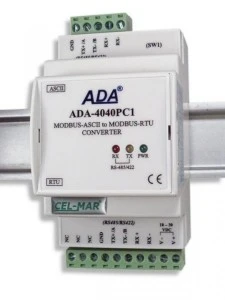

Konwerter MODBUS-ASCII na MODBUS-RTU ADA-4040PC1 wersja -1-23 - zasilany napięciem 10-24-30 V DC, konwerter protokołów MODBUS-ASCII na MODBUS-RTU jest urządzeniem rozwiązującym problem podłączenia urządzeń wyposażonych w interfejs RS484/RS422 i komunikujących się protokołem MODBUS-ASCII do wielopunktowej (multipoint) magistrali RS-485, do której podłączone urządzenia komunikujące się protokołem MODBUSRTU.
Informacje o produkcie:
Konwerter protokołów MODBUS-ASCII na MODBUS-RTU ADA-4040PC1 jest urządzeniem rozwiązującym problem podłączenia urządzeń wyposażonych w interfejs RS484/RS422 i komunikujących się protokołem MODBUS-ASCII do wielopunktowej (multipoint) magistrali RS-485, do której podłączone urządzenia komunikujące się protokołem MODBUS-RTU. Jednocześnie konwerter umożliwia konwersję prędkości transmisji i formatu przesyłanych danych. W zależności od konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola parzystości lub jej brak, a także liczba bitów stopu. Ustawienia mogą być różne dla portu MODBUS-ASCII i MODBUS-RTU.
Konwerter pozwala na bezkolizyjne podłączanie urządzeń z interfejsem RS-422 do magistrali RS-485. Dodatkowo ADA-4040PC1 separuje urządzenie od magistrali RS-485. Separacja galwaniczna zapewniana przez ADA-4040PC1 chroni system zbudowany na magistrali RS422/485 oraz zwiększa jego niezawodność pracy. ADA-4040PC1 wspiera asynchroniczną transmisję danych z prędkością do 230,4 kbps przez dwie lub jedną parę skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+/A,TX-/B wyprowadzone na listwy zaciskowe. Do magistrali RS485/RS422 zbudowanej na ADA-4040PC1 można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników.
Dane techniczne:
- Konwersja protokołu MODBUS-ASCII (RS485/422) na protokół MODBUS-RTU (RS485/422) i odwrotnie.
- Konwersja prędkości transmisji i formatu danych między portami ASCII i RTU.
- Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422.
- Prędkość transmisji ustawiana na interfejsach RS485/RS422 (bps) : 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400.
- Format danych ustawianych na interfejsach RS485/RS422: Liczba bitów danych: 5, 6, 7, 8; Kontrola parzystości: Brak, Parzystość, Nieparzystość; Liczba bitów stopu : 1, 2.
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W.
- Optoizolacja między interfejsem RS485/RS422 (MODBUS-RTU) a RS485/RS422 (MODBUS-ASCII) w torze sygnałowym ~3kV=.
- Izolacja galwaniczna miedzy interfejsami RS485/RS422 (MODBUS-RTU), RS485/RS422 (MODBUS-ASCII) a zasilaniem 1kV= lub 3kV= w zależności od wersji wykonania.
- Przyłączenie magistral RS485/RS422 i zasilania przez złącza śrubowe o przekroju do 2.5 mm2 .
- Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422.
- Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania.
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych.
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35.
- Wymiary obrysu obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.
W zestawie:
- Konwerter MODBUS-ASCII na MODBUS-RTU ADA-4040PC1 wersja -1-23
- rezystory terminujące Rt=120 ohm (2 szt)
- instrukcja obsługi
- CD-ROM z programem ADAConfig
Konwerter MODBUS-ASCII na MODBUS-RTU ADA-4040PC1 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
