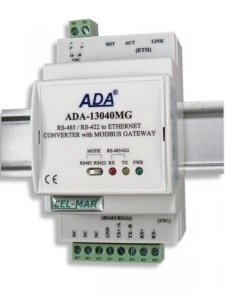

Konwerter ETHERNET na RS485/422 z MODBUS GATEWAY ADA‑13040MG ‑1‑23‑3

Konwerter ETHERNET na RS485/422 z MODBUS GATEWAY ADA-13040MG -1-23-3 - zasilany napięciem 10-24-30 V DC jest urządzeniem służącym do transmisji danych pomiędzy urządzeniami wyposażonymi w interfejs RS485/RS422 przez sieć LAN/WAN. Praca w sieci ETHERNET może odbywać się w trybie wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP, gniazd TCP, gniazd UDP, MODBUS Data Gateway'a.

MODBUS Data Gateway konwertuje protokoły MODBUS-RTU master/slave i MODBUS-ASCII master/slave na protokół MODBUS-TCP i odwrotnie.

Informacje o produkcie:

Konwerter ETHERNET na RS485/422 z MODBUS GATEWAY ADA-13040MG pozwala to na integrowanie urządzeń z MODBUS-RTU/ASCII z urządzeniami z MODBUS-TCP w ramach jednej sieci . Obsługuje protokoły TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP. Posiada wbudowany serwer WWW umożliwiający zdalną konfigurację i zarządzanie przez przeglądarkę internetową. Konwerter umożliwia transmisję danych (bez ingerencji w ich format) przez interfejs RS485/RS422 z prędkością do 230,4kbps. Wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422 i zasilania oraz złącze RJ45 do podłączenia sieci ETHERNET. Urządzenie do swego działania wykorzystuje sygnały: RX+,RX-,TX+(A),TX-(B) interfejsu RS485/RS422 wyprowadzane przez zaciski śrubowe. Do magistrali RS485 zbudowanej na ADA-13040MG można podłączyć do 32 urządzeń pracujących w trybie half duplex i full duplex. Przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z zasilacza o mocy 3W. Wyposażony jest w zabezpieczenie przed odwrotną polaryzacja zasilania i zabezpieczenie przeciwprzepięciowe na magistrali RS485/RS422. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem ETHERNET i RS485/RS422 oraz optoizolację pomiędzy interfejsami RS485/RS422 a ETHERNET. Razem z konwerterem dostarczane są sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98ME,2000,XP,2003,Vista) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony przez system, dlatego niektóre programy działające pod DOS i odwołujące się do tego portu COM mogą działać nieprawidłowo.

Dane techniczne:

• Praca w sieci ETHERNET - standard IEEE 802.3,
• Warstwa fizyczna 10/100BaseT,
• Podłączenie przez złącze RJ45,
• Prędkość transmisji 10/100Mbps (auto-sensing),
• Tryb pracy: Full lub half duplex (auto-sensing),
• Używane protokoły: TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP,
• Wbudowany serwer WWW do konfiguracji konwertera,
• Konfiguracja usług sieciowych według indywidualnych potrzeb użytkownika,
• Przydzielanie statycznego lub dynamicznego (przez serwer DHCP) adresu IP,
• Diagnostyka portu szeregowego i sieciowego,
• Transmisja szyfrowana: DES (56-bit), 3DES (168-bit), AES (128/256-bit),
• Praca w trybie : wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP, gniazd TCP, gniazd UDP, MODBUS Data Gateway,
• Praca na magistrali RS485 2 i 4 przewodowej,
• Praca na magistrali RS422 4 przewodowej,
• Prędkości transmisji danych RS485/422 ( bps): 50, 75, 110, 134, 150, 200, 300, 600, 1200, 1800, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200, 230400,
• Format danych RS485/422 - Liczba bitów danych: 5, 6, 7, 8; Kontrola parzystości: Brak, Parzystość, Nieparzystość, Stale 1, Stale 0; Bity stopu : 1, 2,
• Przeźroczystość dla wszystkich protokołów których format danych jest zgodny z powyższą specyfikacją interfejsu RS485/422 np. MODBUS, DNP, PROFIBUS i inne,
• Wbudowany konwerter protokołów MODBUS-TCP na MODBUS-RTU/ASCII (MODBUS Data Gateway),
• Praca w trybie MODBUS-RTU Master/Slave i MODBUS-ASCII Master/Slave,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy 3W,
• Optoizolacja miedzy interfejsem ETHERNET a RS485/RS422 w torze sygnałowym ~3kV=,
• Izolacja galwaniczna miedzy interfejsem ETHERNET a zasilaniem 1kV= lub 3kV= - w zależności od wersji,
• Izolacja galwaniczna miedzy interfejsem RS485/RS422 a zasilaniem 1kV= lub 3kV= - w zależności od wersji,
• Podłączenie do interfejsu RS485/RS422 poprzez złącza śrubowe,
• Wbudowane w interfejs RS485/RS422 zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
• Wymiary (obrysu) obudowy (SZ x W x G) 53mm x 90mm x 58mm,

W zestawie:

• Konwerter ETHERNET na RS485/422 z MODBUS GATEWAY ADA-13040MG -1-23-3
• CD-ROM z programem ADANet
• instrukcja obsługi

Konwerter ETHERNET na RS485/422 z MODBUS GATEWAY ADA-13040MG -1-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
