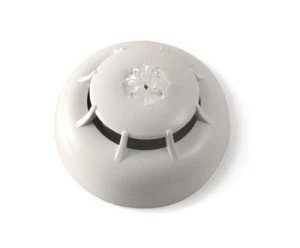

Konwencjonalny czujnik dualny optyczny i ciepła ‑ bez gniazda ID300

Proste w zastosowaniu czujki konwencjonalne serii Iris do dnia dzisiejszego znajdują zastosowanie w instalacjach systemów ppoż i skutecznie konkurują z odpowiednikami adresowalnymi w prostszych i mniej rozległych przypadkach projektów systemów ppoż. Rozwiązanie konwencjonalne w oparciu o czujki Iris pozostaje przy tym zaawansowane technologicznie z zastosowaniem mikroprocesorów nowej generacji oraz złożonych algorytmów detekcji i interpretacji zdarzeń w celu wyeliminowania fałszywych alarmów, w tym będących efektem zakłóceń elektromagnetycznych. Aplikacja technologii Versa++ pozwala na modyfikację indywidualnej charakterystyki pojedynczego detektora (przy wykorzystaniu zewnętrznego przyrządu kalibrującego) a zwłaszcza ustalenie i uwzględnienie poziomu zakurzenia optycznej komory dymu oraz regulację czułości detektora. Każda czujka konwencjonalna Iris jest wyposażona w pamięć nieulotną w której przechowywane są zarejestrowane wartości pomiarów stężenia dymu albo temperatury bezpośrednio poprzedzające ostatni stan alarmu pożarowego. Wszystkie konwencjonalne czujki serii Iris przeszły z wynikiem pozytywnym badania brytyjskiego laboratorium LPCB.
Podstawowe właściwości
- udoskonalona konstrukcja optycznej komory dymu z siatką ochronną o 500 µm rozmiarze pojedynczego otworu (zabezpieczenie przed insektami) i szczelnymi pozostałymi elementami nieprzepuszczającymi oddziaływania zewnętrznego środowiska
- dwukolorowy LED: czerwony dla stanu alarmu pożarowego oraz zielony dla stanu dozoru ze zróżnicowaną częstotliwością migotania, przy czym większa częstotliwość wskazuje na zwiększony poziom zakurzenia detektora albo inne uszkodzenie
- ewoluująca charakterystyka czułości sensora uwzględniająca narastający w czasie poziom zakurzenia komory pomiarowej detektora
- regulacja czułości przy wykorzystaniu zewnętrznego przyrządu EDRV1000
- w przypadku czujki multidetektorowej możliwość wyboru zakresu i formuły detekcji (tylko dym, tylko temperatura oraz iloczyn albo suma logiczna tych zdarzeń)
- diagnostyka detektora przy wykorzystaniu zewnętrznego przyrządu EDRV1000 zwłaszcza poziomu zakurzenia optycznej komory dymowej
- nieulotna pamięć zdarzeń przechowuje zarejestrowane informacje z obszaru pięciu minut bezpośrednio poprzedzających moment wystąpienia ostatniego alarmu pożarowego
- konstrukcja gniazda zapewniająca ciągłość konwencjonalnej linii dozorowej w przypadku demontażu detektora
Multidetektorowa czujka dymu i ciepła niezawodnie wykrywająca szerokie spectrum sklasyfikowanych rodzajów pożarów TF &ndash nawet TF6 odpowiedni dla spalania cieczy niewydzielającej dymu np. alkohol etylowy. Charakterystyka i czułość czujki kształtowana przy wykorzystaniu zewnętrznego przyrządu EDRV1000.
Tryby pracy czujki:
1 &ndash Plus Mode (tryb ustawiony fabrycznie) &ndash detektor wywoła stan alarmu kiedy a) sensor dymu przekroczy ustawiony poziom progowy (jak w czujce ID100) lub b) sensor temperatury wykryje przekroczenie temperaturowego progu zadziałania (jak dla czujki ID200). Ponadto w zidentyfikowanym przypadku wzrostu temperatury czułość detektora dymu zostaje ustawiona na maksymalną wartość. Ten tryb jest odpowiedni dla pożarów typu TF6 czyli cieczy nie wydzielającej dymu &ndash na przykład alkoholu.
2 &ndash OR Mode - detektor wywoła stan alarmu kiedy a) sensor dymu przekroczy ustawiony poziom progowy (jak w czujce ID100) lub b) sensor temperatury wykryje przekroczenie temperaturowego progu zadziałania (jak dla czujki ID200). Jest to tryb odpowiedni dla pożarów typu TF2 (szybka piroliza drewna) i TF3 (tlenie bawełny) z dużą emisją dymu i niewielką ciepła jak również dla przypadku TF5 (spalanie cieczy wydzielającej dym na przykład chemikaliów takich jak n-heptan).
3 &ndash AND Mode - detektor wywoła stan alarmu kiedy a) sensor dymu przekroczy ustawiony poziom progowy (jak w czujce ID100) i jednocześnie b) sensor temperatury wykryje przekroczenie temperaturowego progu zadziałania (jak dla czujki ID200). Wybór tego trybu wymaga wcześniejszej analizy rzeczywistego zagrożenia pożarem ze względu na spodziewane opóźnione wywołanie stanu alarmu.
4 &ndash SMOKE Mode &ndash detektor wywoła stan alarmu kiedy sensor dymu przekroczy ustawiony poziom progowy (jak w czujce ID100)
5 &ndash HEAT mode - detektor wywoła stan alarmu kiedy sensor temperatury wykryje przekroczenie temperaturowego progu zadziałania (jak dla czujki ID200)
SPECYFIKACJA
Model detektora
ID300
Wartość napięcia linii dozorowej
10-30V DC
Pobór prądu w stanie czuwania
90uA
Pobór prądu w stanie alarmu
Max 40mA
Czułość
0,08 - 0,10 - 0,12 - 0,15dB/m

A1R (58OC+RoR)-B(72OC)-BR(72OC+RoR)-A2S(58OC)

AND - OR - PLUS
Zakres temperatur
-5OC ~ +40OC
Wysokość łącznie z gniazdem
46mm
Średnica
110mm
Ciężar z gniazdem
160g
Ciężar bez gniazda
90g
