Kondensator do kompensacji mocy biernej
Symbol: ZVAR44181D3W
Moc nominalna kondensatora (Un/Qn): 440V/ 18,15 kvar
Moc kondensatora przy 400V: 15 kvar
Prąd znamionowy (400V/440V) : 21,7A/23,8 A
Pojemność : 3 X 99,5 µF
Wymiary : 82 x 246 x H=215mm
Puszka aluminiowa AL3003 malowana proszkowo RAL7035
Przyłącza i pokrywa - Śruby z łbem sześciokątnym M8; pokrywa poliamid PA66-GF25 w klasie V0
Dielektryk / okładziny - Polipropylenowa folia / metalizowana alu-cynkiem
Impregnat - Suchy, żywiczny w klasie V0
Zabezpieczenie przeciwwybuchowe - poprzez urządzenie nadciśnieniowe (membrana odłączająca znormalizowany bezpiecznik)
Rodzaje uszkodzeń kondensatora - brak ryzyka, ponieważ: suchy; samogasnący; niemożliwa deformacja
Temperatura otoczenia: -40° do +55° C
Średnia temperatura pracy przez 24h: 45°C
Moc strat (ciepło) - < 0,3W / kVAr (wliczony rezystor rozładowujący)
Maksymalne dopuszczalne napięcie - zgodnie z normą IEC 60831 - 1 i 2:
- Ucn + 20% 8h / dzień
- Ucn + 25% 30min / dzień
- Ucn + 30% 5min / dzień
- Przykład: Ucn = 440V+20% = 528V 8h / dzień
Maksymalny dopuszczalny prąd – 1,5In
Testowane napięciem (zacisk - zacisk) - 2,15 Un AC 10s
Testowane napięciem (zacisk - obudowa) - 6kV AC 1min; 10kV AC 1,2/50ms
Żywotność: > 100 000h
Pozycja pracy: Dowolna

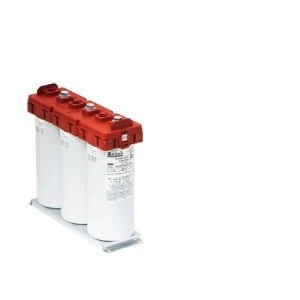

Podane zdjęcia są zdjęciami poglądowymi
