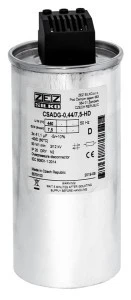

Kondensator do kompensacji mocy biernej
- Napięcie znamionowe : 440 V
- Prąd znamionowy : 9,9 A
- Moc znamionowa : 7,5 kVar
- Pojemność : 3 x 41,1 µF
- Wymiary ( średnica x wysokość ) : 85 X 175/226 mm
CSADG-0,44/7,5-HD
Połączenie w trójkąt
Zabezpieczenie wewnętrzny bezpiecznik ciśnieniowy
Napięcie pracy 230…800V
Częstotliwość 50/60Hz
Tolerancja pojemności -5% +10%
Straty mocy (całkowite) tg? ?0,5W/kvar
Test napięciowy pomiędzy końcówkami 2,15·Un przez 2s
Test napięciowy pomiędzy końcówką i obudową Un?500V:3kV AC przez 10s
Un?500V: 2·Un + 2kV AC przez 10s
Przeciążalność napięciowa Un + 10% (do 8 godzin na dobę)
Un + 15% (do 30 minut na dobę)
Un + 20% (do 5 minut)
Un + 30% (do 1 minuty)
Przeciążalność prądowa 1,3·In
Maksymalny prąd udarowy 300·In
Pozostałe parametry
Dielektryk metalizowana folia polipropylenowa
Temperatura pracy -40/D -max. temp = 55°C -min. temp = -40°C
Maksymalna wilgotność 95%
Rezystory rozładowcze zawiera
Czas rozładowania ?1 min do napięcia 50V (0,5-25kvar)
?3 min do napięcia 75V (30-50kvar)
Przyłączanie terminal śrubowy
Stopień ochrony zacisków IP00, IP20, IP54
Pozycja pracy dowolna
Zastosowanie wewnętrzne
Wykonanie zgodne z systemem jakości ISO9001
Normy związane IEC EN 60831-1, IEC EN 60831-2,
UL No.810, GOST 1282-8
Oczekiwana żywotność >130000godz. (warunki standardowe)
