Maksymalny rozmiar przewodu mm2 = 1.5mm²
Średnica styku = 2mm
Liczba wlotów = 1
Kolor = Czerwony
Długość styku = 18mm
Izolacja = Izolowane
Maksymalny rozmiar przewodu AWG = 16AWG
Długość całkowita = 24mm

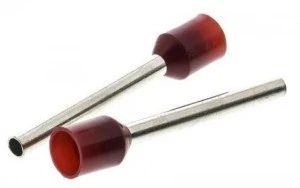

Podana długość to długość sworznia. RS Pro izolowanych niemieckich kodowanych kolorami tulejek izolacyjne. Od firmy RS Pro gama wysokiej jakości niemieckich, kodowanych kolorami nasadek pierścieniowych (zwanych również terminalami końcowymi), zapewniających czyste zakończenie kabla do przewodów wielożyłowych. Te niezawodne nasadki pierścieniowe zapewniają dobre połączenie podczas podłączania przewodów do bloków Terminal i zacisków. Co to jest ferrula Bootlace? Okucie typu bootlace to metalowa rurka lub okucie z profilowanym kołnierzem izolacyjnym w kolorze z nylonu. Okucie jest wsunięte na koniec przewodu wielożyłowego, zaciśnięte, a następnie włożone do połączenia śrubowego lub zacisku sprężynowego. Gdzie jest używana okucia typu "Bootlace Ferrule"? Gdy koniec przewodu wielożyłowego jest zdarty i umieszczony bezpośrednio pod śrubą Terminal, żyły przewodu naturalnie wydmuchają się pod naciskiem śruby. Niektóre pasma pójdą na manowce. Zmniejsza to jakość połączenia elektrycznego i może również spowodować zwarcia elektryczne. Gdy używana jest okucie typu bootlace, izolowany lejek o poszerzanej konstrukcji przechwytuje wszystkie pasma. Te pasma są następnie zaciskane razem w rurce pierścieniowej. Zaciskana nasadka pierścieniowa jest następnie wkładana do modułu Terminal do utworzyć połączenie elektryczne Charakterystyka i zalety doskonałe połączenie elektryczne zmniejsza zwarcia niemiecki kodowany kolorem kołnierz dla łatwej identyfikacji rozmiaru okucia nylonowy kołnierz izolowany dla zmniejszenia wycieku, przecieku i gazu wtargnięcia Tin platerowane miedziane rury dla doskonałej przewodności karbowane Terminal można wielokrotnie wkładać i usuwać bez degradacja końca przewodu Zastosowania Nasadki pierścieniowe są stosowane do przewodów wielożyłowych, które są wkładane do zacisków śrubowych i bloków Terminal. Do zastosowań należą urządzenia powszechnego użytku, wyłączniki automatyczne, elektryczne panele sterowania oraz wszelkie urządzenia, w których istnieje wymóg połączenia wieloprzewodowego. Pytania i odpowiedzi Jak zagniatać okucia Wybierz nasadkę pierścieniową o odpowiednim rozmiarze i odizoluj koniec przewodu. Odciąć przewody na takiej samej długości jak Terminal i skręcić ze sobą. Założyć nasadkę pierścieniową (najpierw kołnierz izolowany) na końce przewodu, aż żyły przewodu zrównają się z końcem rury. Za pomocą zaciskarki z zapadką wsunąć metalową rurkę nasadki pierścieniowej do odpowiedniej części zaciskowej (wskazanej przez rozmiary zaznaczone na przyrządzie). Ścisnąć uchwyty narzędzia, aż zapadka zwolni się. Zalecane jest użycie zaciskarki z grzechotką, ponieważ uchwyty pozostaną zablokowane do momentu zakończenia pełnego cyklu zaciskania, zapobiegając częściowym zaciśnięciu. Koniec zaciskanego przewodu jest teraz gotowy do włożenia do podłączania terminal Odpowiednie narzędzia do zaciskania W przypadku nasadek pierścieniowych o średnicy drutu od 0.5 do 6 mm ;sup>2 ;/sup> należy użyć narzędzia do zaciskania o numerze katalogowym 683-1605 ; W przypadku nasadek pierścieniowych o średnicy drutu od 10 do 25 mm ;sup>2 ;/sup> należy użyć narzędzia do zaciskania o numerze katalogowym 683-1614 ; W przypadku nasadek pierścieniowych o średnicy drutu od 0.5 do 16 mm ;sup>2 ;/sup> należy użyć szczypiec do zaciskania o numerze katalogowym ; 464-482 464-482 W przypadku nasadek pierścieniowych o średnicy drutu 35 lub 50 mm ;sup>2 ;/sup> należy użyć narzędzia do zaciskania o numerze katalogowym 683-1617 ;. Dlaczego RS Pro? RS Pro to nasza marka i oferuje szeroką gamę wysokiej jakości, atrakcyjnych produktów, które oferują większy wybór. Każdy element każdego produktu RS Pro, cieszący się zaufaniem inżynierów z całego świata, został rygorystycznie przetestowany pod kątem wysokich standardów branżowych. Produkty te są zatwierdzone przez firmę RS Pro tylko wtedy, gdy jesteśmy pewni swojej wyjątkowej jakości, co oznacza, że możesz być pewny siebie.
