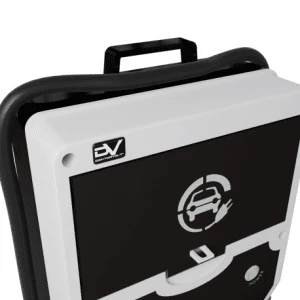

Komplet WALLBOX Mobilna stacja ładowania, kabel typ 2/5 m, 11 kW
DOKTORVOLT®
⭐⭐⭐⭐⭐
Elastyczność ładowania: Posiadanie zestawu ładowarki (Wallbox) wraz z kablem o długości 5 metrów zapewnia większą elastyczność i wygodę w ładowaniu pojazdu elektrycznego. Długość kabla pozwala na komfortowe podłączenie do pojazdu nawet wtedy, gdy stacja ładowania nie znajduje się bezpośrednio przy samochodzie, co jest szczególnie przydatne w ograniczonych lub niezbyt przestronnych przestrzeniach parkingowych.
Mobilność i wygoda ładowania: Zestaw Wallbox, będący również mobilną ładowarką, pozwala na łatwe przenoszenie i wykorzystanie w różnych lokalizacjach, zapewniając szybkie i wygodne ładowanie pojazdu elektrycznego zarówno w domu, jak i w podróży. Mobilność ładowarki Wallbox w połączeniu z 5-metrowym kablem daje swobodę i niezależność w dostępie do ładowania, eliminując zależność od publicznych punktów ładowania i zwiększając komfort użytkowania pojazdu elektrycznego.
- Zaprojektowana do ładowania prądem zmiennym o mocy: 3,7 do 11 kW,
- wykonana z gniazdem w standardzie Typ 2 (IEC 62196-2),
- wyposażona w sterownik komunikacji z samochodem oraz przycisk START/STOP z optyczną sygnalizacją statusu ładowania LED,
- wbudowane zabezpieczenie RCD typu A + moduł RCM.
Mobilna Ładowarka Samochodowa WALLBOX DOKTOROLT®, wyposażona w:
- Kabel do ładowania samochodów elektrycznych AC 400V 16A 11kW 5m TYP 2 IP54
- Gniazdo do ładowania samochodów Typ 2 16A 5P bez blokady,
- wtyczka CEE 16A z przewodem ok 1 m,
- kontroler ładowania,
- przycisk START/STOP z kontrolka sygnalizacyjną LED,
- okno rewizyjne 12 modułów,
- ergonomiczny uchwyt.
Właściwości kabla do ładowania AC 400V 16A 11kW 5m TYP 2 IP54:
- styki wykonane z posrebrzanego stopu miedzi w gumowej izolacji;
- prąd znamionowy 16A;
- napięcie znamionowe 400V;
- moc 11kW (jest uzależniona od rzeczywistego napięcia w sieci el. pod obciążeniem 16A);
- wtyczka standard IEC 62196-2 (Typ 2);
- stopień ochrony IP54;
- wejście: wtyczka Typ 2 trójfazowa 16A, wyjście: gniazdo Typ 2 trójfazowe 16A.
Wallbox i kabel do kupienia na osobnych aukcjach.
WALLBOX:
Ładowanie samochodu
znamionowy prąd obciążenia 16A/400V AC
tryb ładowania Mode-3
zakres mocy ładowania 3,7 do 11 kW
połączenie z pojazdem
gniazdo ładowania Typu 2 zgodne z IEC 62196-2
Wbudowane wyposażenie
inteligentny kontroler ładowania
Kontrola ładowania obsługujący komunikację między stacją a podłączonym samochodem. Automatycznie wyłącza proces ładowania w przypadku stanu błędu
przycisk START/STOP z kontrolka sygnalizacyjną LED
Podświetlany wyłącznik główny ze wskaźnikiem stanu za pomocą pulsujących impulsów
przewód z wtyczką
Wersja z przewodem i podłączoną na stałe wtyczką CEE 16A 400 V, przewód 1 m
Wbudowane zabezpieczenie
zabezpieczenie nadprądowe
C16A
zabezpieczenie różnicowoprądowe RCD typu A + moduł RCM
Dane techniczne obudowy
wymiary obudowy (bez gniazd)
355 x 255 x 125 mm
materiał obudowy Tworzywo sztuczne (nadaje się do użytku na zewnątrz)
Kolor przedniej/tylnej płyty obudowy szary/czarny
Warunki instalacyjne:
temperatura otoczenia -20 °C ~ +50 °C
Ochrona przed wnikaniem obcych ciał stałych i przed wnikaniem wody
IP44
Odporność na promieniowanie UV
tak
Konstrukcja stacjonarna/ruchoma
Mobilna/ruchoma
Informacje ogólne:
Certyfikaty i normy producenta
TUV SUD, ISO 9001:2015, CE, IEC 61439 EN 62196-2
Model DV-7280-EV
oznaczenie serii producenta WALLBOX Doktorvolt
Producent Doktorvolt
EAN 5907589337280
KABEL DO ŁADOWANIA:
Standard TYP2 (IEC 62196-2:2014)
Tryb ładowania
3
Sposób podłączenia B, C
Rodzaj prądu
AC
Kolor obudowy czarny
Kolor kabli czarny
Temperatura otoczenia (praca) -30° ... +50°C
Temperatura otoczenia (przechowywanie) -40° ... +80°C
Stopień ochrony IP54
Materiał obudowy wtyczki i przyłącza plastik termoutwardzalny UL94V-0
Materiał osłony tworzywo TPU
Materiał styków posrebrzany stop miedzi
Wejście wtyczka Typ 2 trójfazowa 16A
Wyjście gniazdo Typ 2 trójfazowa 16A
Kabel
EVC H07BZ5-F
5 x 2,5 + 1 x 0,75
450/700V
IEC 62893-3
EN 50620
5m
Wytrzymałość mechaniczna > 10000 (wpięć i wypięć)
Maksymalna siła ciągnięcia < 100N
Odporność na upadek z wysokości 1m
Odporność na nacisk 2t
Prąd znamionowy 16A
Napięcie znamionowe 480V
Maksymalna wytrzymałość napięciowa 2500V
Moc 11kW
Ilość pinów zasilających 5P (L1, L2, L3, N, PE)
Ilość pinów sygnałowych 2 (PP, CP)
Prąd pinów sygnałowych 2A
Rezystancja izolacji 5MΩ 500V DC
Rezystancja uziemienia <0.05 Ω
UKŁAD PINÓW
[Degson przewód MEAC-S 16A 3 Fazy Typ 2]
WYMIARY
[Degson przewód MEAC-S Typ 2.jpg]
Możliwość ładowania w stacjach wyposażonych w gniazda 3F 16A
Do każdej sztuki dołączony protokół kontrolny tak
Waga netto 1,8kg
Normy i certyfikacje
RohS
IEC 62196.1-2014
IEC 62196.2 -2014
CE, EAC
Numer katalogowy MEAC-T-016A-V1P1
EAN 5907589333237
