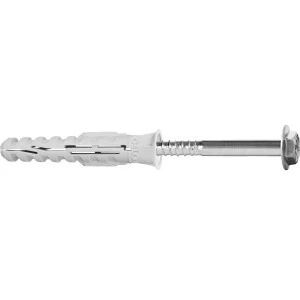

Wielofunkcyjny kołek ramowy CELO MFR SB SSKS w rozmiarze 10x60mm ze śrubą sześciokątną z podkładką. MFR SB SSKS posiada aprobatę ETA wraz ze śrubą zabezpieczającą CELO z ocynkowanej stali i stali nierdzewnej.
Wielofunkcyjny kołek ramowy MFR umożliwia uniwersalne mocowanie podkonstrukcji fasadowych oraz części drewnianych i metalowych we wszystkich powszechnie stosowanych materiałach budowlanych. Długi obszar rozszerzania i wczesna ekspansja dzięki poprzecznym wypustom zapewniają niezawodne i bezpieczne trzymanie.
Wszystkie długości do 160 mm są wstępnie zmontowane, co zmniejsza koszty magazynowania i oszczędza czas na budowie. Jednolita głębokość ustawienia ułatwia instalację różnych długości. Kołek składa się z wysokiej jakości nylonu odpornego na starzenie.
Legenda
symbol | nazwa | wartość |
---|---|---|
O | Średnica (mm) | 10 mm |
L | Długość (mm) | 60 mm |
h1 | Głębokość wywierconego otworu (mm) | 60 mm |
do | Średnica wywierconego otworu (mm) | 10 mm |
tfix | Grubość montowanego elementu (mm) | 10 mm |
ds | Średnica śruby (mm) | 7 mm |
Ld | Długość kołka (mm) | 60 mm |
hnom | Głębokość kotwienia (mm) | 50 mm |
Długość kołka | 60 mm |
Średnica (ds) | 7 mm |
Średnica wywierconego otworu (do) | 10 mm |
Grubość montowanego elementu (tfix) | 10 mm |
Głębokość kotwienia (hnom) | 50 mm |
Głębokość wywierconego otworu (h1) | 60 mm |
Kształt łba | łeb sześciokątny ze zintegrowaną podkładką |
Gniazdo łba | SW13/TX40 |
Rodzaj kołka | z łbem stożkowym |
Materiał | stal |
Powłoka | ocynk galwaniczny |
Opakowanie | 50 szt. |
Rodzaj opakowania | pudełko |
