Opis:

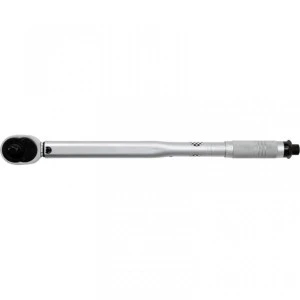

Klucz wykonany jest ze stali chromowo-wanadowej, co zapewnia jego trwałość i wytrzymałość. Posiada mechaniczny naciąg zapadki dynamometrycznej, która po osiągnięciu żądanej siły dokręcania przeskakuje o jeden ząbek, wydając charakterystyczny dźwięk.
Skala momentów umieszczona jest w rękojeści klucza, jej regulacja następuje poprzez jej obrót. Po ustawieniu żądanego momentu należy zablokować klucz zabezpieczeniem na końcu rączki.
Klucz posiada certyfikat GS.
Zestawienie porównawcze momentów w różnych jednostkach długości i siły:
- 1 kG*cm = 13,887 OZ*IN (uncja x cal)
- 1 kG*cm = 0,867 LB*IN (funt x cal)
- 1 kG*m = 9,80665 N*m (Niuton x metr)
- 1 kG*m = 7,233 LB*FT (funt x stopa)
- 1 FT*LB = 12 LB*IN (funt x cal)
- 1 dm*N = 14,16 OZ*IN (uncja x cal)
Zastosowanie:
Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.
Sposób użycia:
- Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne.
- Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.
- Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego.
- Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.
- Następnie należy zablokować pokrętło mikrometryczne oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.
- Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.
Zawartość opakowania:
- klucz dynamometryczny
- fabryczny Certyfikat Kalibracji (Indywidualny dla każdego klucza, oznaczony numerem seryjnym klucza)
- instrukcja obsługi
- karta gwarancyjna
- walizka
Dane techniczne:
- Numer indeksu YT-0760
- Waga brutto (kg) 1.7500
- Długość [mm] 470
- Rozmiar napędu [cal] 1/2"
- Wartość momentu [Nm] 42-210
