Zastosowanie:
Kable SecNet U/UTP cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s.
Kable przeznaczone są do wykonywania instalacji zewnętrznych w sieciach teleinformatycznych niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Najczęściej wykorzystywane są do zewnętrznych instalacji komputerowych, telefonicznych, alarmowych i CCTV.

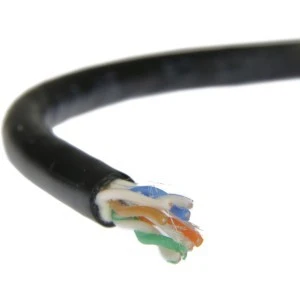

Kabel zewnętrzny żelowany, odporny na UV i warunki atmosferyczne z grubą solidną powłoką. Jest wytrzymały, nie wymaga stosowania peszli czy osłon.
Kable żelowane są w pełni odporne na wilgoć i promieniowanie UV, mogą być układane bezpośrednio w gruncie lub na zewnątrz budynków bez dodatkowych zabezpieczeń.
CHARAKTERYSTYKA TECHNICZNA |
|
Rodzaj kabla: |
U/UTP |
Kategoria: |
5e |
Częstotliwość: |
100 MHz |
Przepustowość: |
1 Gb/s |
Przekrój: |
4 x 2 x 0,5 |
Żyły: |
jednodrutowe okrągłe z miedzi o średnicy 0,5 mm |
Izolacja: |
polietylen o dużej gestości HDPE Ø 1,02 mm |
Ośrodek: |
cztery pary żył skręcone w ośrodek, uszczelnienie wzdłużne ośrodka: wolne przestrzenie między elementami konstrukcyjnymi ośrodka wypełnione materiałem hydrofobowym - żelem |
Ekranowanie: |
brak |
Typ ekranu: |
- |
Powłoka: |
polietylen o małej gęstości LDPE z dodatkiem sadzy |
Kolor powłoki: |
czarny |
Klasyfikacja ogniowa: |
Fca |
WŁAŚCIWOŚCI MECHANICZNE |
|
Promień zgięcia: |
6 x Ø zewnętrzna przewodu |
Średnica zewnętrzna: |
5,5 mm |
Zakres temp. podczas pracy: |
-30°C do + 60°C |
Zakres temp. podczas układania: |
-0°C do + 50°C |
WŁAŚCIWOŚCI ELEKTRYCZNE |
|
Impedancja w zakresie 1-100MHz: |
100 Ω |
Asymetria rezystancji żył w parze: |
≤ 2% |
Rezystancja izolacji (min): |
5 GΩ•km |
Max. rezystancja w zakresie 1-100MHz: |
9,5 Ω/100m |
Pojemność skuteczna dowolnej pary przy 1 kHz: |
50 ± 5 nF/km |
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): |
1600 pF/km |
Próba napięciowa (żyła/żyła oraz żyła/ekran): |
1000 V DC |
Opóźnienie propagacji przy danej częstotliwości (max): |
≤ 537 ns/100m |
Kąt opóźnienia: |
≤ 45 ns/100m |
Prędkość propagacji NVP: |
67% |
Tłumienność odbiciowa par (RL) w danym zakresie częstotliwości: |
f = 4-10 MHz: 20 + 5•lg(f) dB |
