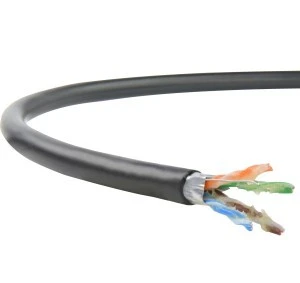

Kabel zewnętrzny żelowany FTPw kat.5e F/UTP 4x2x0,5 /100m/

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla:

F/UTP

Kategoria:

5e

Częstotliwość:

200 MHz

Przepustowość:

1 Gb/s

Przekrój:

4 x 2 x 0,5 (24AWG)

Żyły:

jednodrutowe, okrągłe, z miękkiej miedzi elektrolitycznej o średnicy 0,5 mm (24AWG)

Izolacja:

specjalna mieszanka poliolefinowa

Kolory izolacji żył:

zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

Ośrodek:

cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym

Ekranowanie:

tak, w postaci ekranu ogólnego umieszczonego na ośrodku kabla

Typ ekranu:

folia aluminiowa Al/Kop z żyłą uziemiającą CuSn

Powłoka:

polietylen PE UV

Kolor powłoki:

czarny

Klasyfikacja ogniowa:

Fca

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia:

6 x Ø zewnętrzna przewodu

Średnica zewnętrzna:

7,0 mm

Waga kabla / km:

51 kg

Indeks miedziowy:

16 kg

Zakres temp. podczas pracy:

-30°C do + 80°C

Zakres temp. podczas układania:

-10°C do + 50°C

WŁAŚCIWOŚCI ELEKTRYCZNE

Rezystancja pętli żyły/pary w temp. 20°C (max):

190 Ω/km

Rezystancja izolacji (min):

5 GΩ•km

Asymetria rezystancji żył w parze:

≤ 2%

Pojemność skuteczna dowolnej pary przy 1 kHz:

50 ± 5 nF/km

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):

1600 pF/km

Napięcie pracy:

150 V

Próba napięciowa (żyła/żyła oraz żyła/ekran):

napięcie zmienne 50 Hz: 700 V AC
napięcie stałe: 1000 V DC

Impedancja falowa:

100 ± 5 Ω

Prędkość propagacji NVP:

67%

Tłumienność odbiciowa par w zakresie częstotliwości dB (min):

f = 4-10 MHz: 20 + 5•lg(f)
f = 10-20 MHz: 25
f = 20-200 MHz: 25 - 7•lg(f/20)

Tłumienność ekranowania w zakresie częstotliwości 30-200 MHz (min):

75 dB

Impedancja sprzężeniowa ekranu w zakresie częstotliwości 10 MHz (max):

100 mΩ/m
