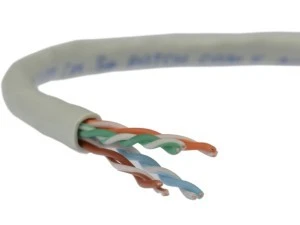

Opis produktu:
- kabel nieekranowany, kat. 5e, linka
- zaprojektowany dla spełnienia wymagań szybkich aplikacji sieciowych np. 10Base-T, 100Base-T, 1000Base-T
- przewód b. wysokiej jakości, wykonany z najlepszych materiałów, renomowanej firmy TELEGARTNER
Zastosowanie:
Kable przyłączeniowy (patch cable), przewidziany jest do pracy w sieciach komputerowych multimedialnych ( transmisja danych, głosu i obrazu telewizyjnego o wysokiej rozdzielczości - HDTV ), z okablowaniem strukturalnym budynków włącznie, w sieciach przemysłowych i innych sieciach dedykowanych, odpornych na zakłócenia elektromagnetyczne. Kable nadają się do stosowania wewnątrz budynków. Tory kabli karegorii 5e przewidziane są do pracy przy częstotliwościach do 100MHz, z przepływnością binarną do 1Gb/s.
Normy i standardy:
DIN EN 50173-1; EN 50288-3-2; ISO/IEC 11801; IEC 61156-6; EIA/TIA 568-C.2
IEC 60332-1; UL 1581 FT2 (horizontal flame test)
|
CHARAKTERYSTYKA TECHNICZNA
|
|
Rodzaj kabla:
|
U/UTP
|
|
Kategoria:
|
5e
|
|
Częstotliwość:
|
100 MHz
|
|
Przepustowość:
|
1 Gb/s
|
|
Przekrój:
|
4 x 2 x 0,58 (24/7 AWG)
|
|
Żyły:
|
miedziane, wielodrutowe o łącznej średnicy 0,58 mm (24/7 AWG)
|
|
Izolacja:
|
polietylen PE (Ø 0,95 mm)
|
|
Kolory izolacji żył:
|
zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
|
|
Ośrodek:
|
cztery pary żył skręcone w ośrodek
|
|
Ekranowanie:
|
brak
|
|
Typ ekranu:
|
-
|
|
Powłoka:
|
polwinit PVC
|
|
Kolor powłoki:
|
szary (RAL 7035)
|
|
Zastosowanie:
|
Obszary robocze i kable krosowe
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T
IEEE 802.4: 16MB; ISDN; TPDDI; ATM
|
|
WŁAŚCIWOŚCI MECHANICZNE
|
|
Promień zgięcia:
|
podczas instalacji: ≥ 40 mm
podczas eksploatacji: ≥ 20 mm
|
|
Max. siła ciągnienia:
|
60 N
|
|
Średnica zewnętrzna:
|
5,4 mm
|
|
Waga kabla / km:
|
32,61 kg
|
|
Zakres temp. podczas pracy:
|
-20°C do +60°C
|
|
Zakres temp. podczas układania:
|
-10°C do +60°C
|
|
Energia spalania:
|
468 MJ/km
0,13 kWh/km
|
|
WŁAŚCIWOŚCI ELEKTRYCZNE
|
|
Rezystancja pętli żył w torze w temp. 20°C (max):
|
≤ 188 Ω/km
|
|
Asymetria rezystancji żył w parze:
|
≤ 2%
|
|
Rezystancja izolacji (500V):
|
≥ 5000 MΩ•km
|
|
Pojemność skuteczna dowolnej pary przy 1 kHz:
|
nom. 5,1 nF/100m
|
|
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max):
|
max. 160 pF/100m
|
|
Impedancja falowa w zakresie częstotliwości:
|
1 - 100 MHz: 100 ± 15 Ω
|
|
Prędkość propagacji NVP:
|
ok. 67%
|
|
Opóźnienie propagacji:
|
≤ 498 ns/100m
|
|
Kąt opóźnienia:
|
≤ 45 ns/100m
|
|
Próba napięciowa (DC, 1 min);
rdzeń/rdzeń i rdzeń/ekran:
|
1kV/1min
|
|
Impedancja sprzężeniowa ekranu przy danej częstotliwości:
|
-
|
|
Spełnione normy:
|
DIN EN 50173-1
EN 50288-3-2
ISO/IEC 11801
IEC 61156-6
EIA/TIA 568-C.2
IEC 60332-1
UL 1581 FT2 (poziomy test płomienia)
|
